فیلتر سیلو سیمان چیست؟ انواع، علائم خرابی و راهنمای انتخاب و نگهداری
راهنمای کاربردی برای مدیران بچینگ پلانت، پیمانکاران، مسئولان تعمیرات و خریداران سیلو: از عملکرد فیلتر غبارگیر و سیستم پالس‌جت تا عیب‌یابی خروج گردوغبار، انتخاب ظرفیت فیلتراسیون و نکات ایمنی هنگام شارژ سیمان.
- آموزش از پایه تا کاربرد صنعتی
- جدول عیب‌یابی و مقایسه انواع فیلتر
- چک‌لیست سرویس و خرید
وقتی کامیون حمل سیمان به محل پروژه می‌رسد و عملیات انتقال پودر به سیلو آغاز می‌شود، فقط سیمان نیست که وارد مخزن می‌شود؛ هوای حامل نیز به‌همراه ذرات ریز در سیستم جریان دارد. اگر هوای جابه‌جا‌شده راه خروج مناسبی نداشته باشد، فشار داخلی می‌تواند افزایش پیدا کند. در همین نقطه است که فیلتر سیلو سیمان از یک قطعه جانبی ظاهراً ساده به یکی از اجزای مهم عملکردی و ایمنی تبدیل می‌شود. این فیلتر باید هوا را عبور دهد و هم‌زمان از خروج بخش عمده گرد سیمان جلوگیری کند.
بسیاری از مشکلات رایج کارگاه، مانند بلندشدن ابر گردوغبار از بالای سیلو، کندشدن عملیات بارگیری، افت عملکرد سیستم تمیزکاری یا خراب‌شدن زودهنگام کارتریج‌ها، ممکن است با مجموعه فیلتر و تجهیزات وابسته ارتباط داشته باشند. البته هر نشانه الزاماً ناشی از خود فیلتر نیست و باید همراه با مسیر خروج هوا، فشار انتقال، شیر اطمینان، حسگر سطح و شرایط سیمان بررسی شود. در این مقاله، اجزای اصلی سیستم را به زبان قابل‌فهم توضیح می‌دهیم و برای انتخاب و نگهداری آن مسیر مشخصی ارائه می‌کنیم.
خلاصه سریع برای تصمیم‌گیری
- فیلتر روی سیلو، هوای جابه‌جا‌شده هنگام پرکردن مخزن را تهویه می‌کند و ذرات سیمان را تا حد توان طراحی جدا می‌سازد.
- فیلترهای کارتریجی چین‌دار و فیلترهای کیسه‌ای از گزینه‌های رایج‌اند؛ انتخاب نوع باید با جریان هوای موردنیاز، جنس پودر و شرایط سرویس هماهنگ باشد.
- گردوغبار غیرعادی، افزایش اختلاف فشار، گرفتگی مکرر و مشکل در پالس‌جت علامت نیاز به بررسی تخصصی است.
- فیلتر جایگزین شیر اطمینان، سامانه کنترل فشار یا سیستم جلوگیری از سرریز سیلو نیست.
- برای انتخاب قطعه، مشخصات پلاک تجهیز و دستورالعمل سازنده مهم‌تر از یک نسخه عمومی بر اساس ظرفیت تنی سیلو است.

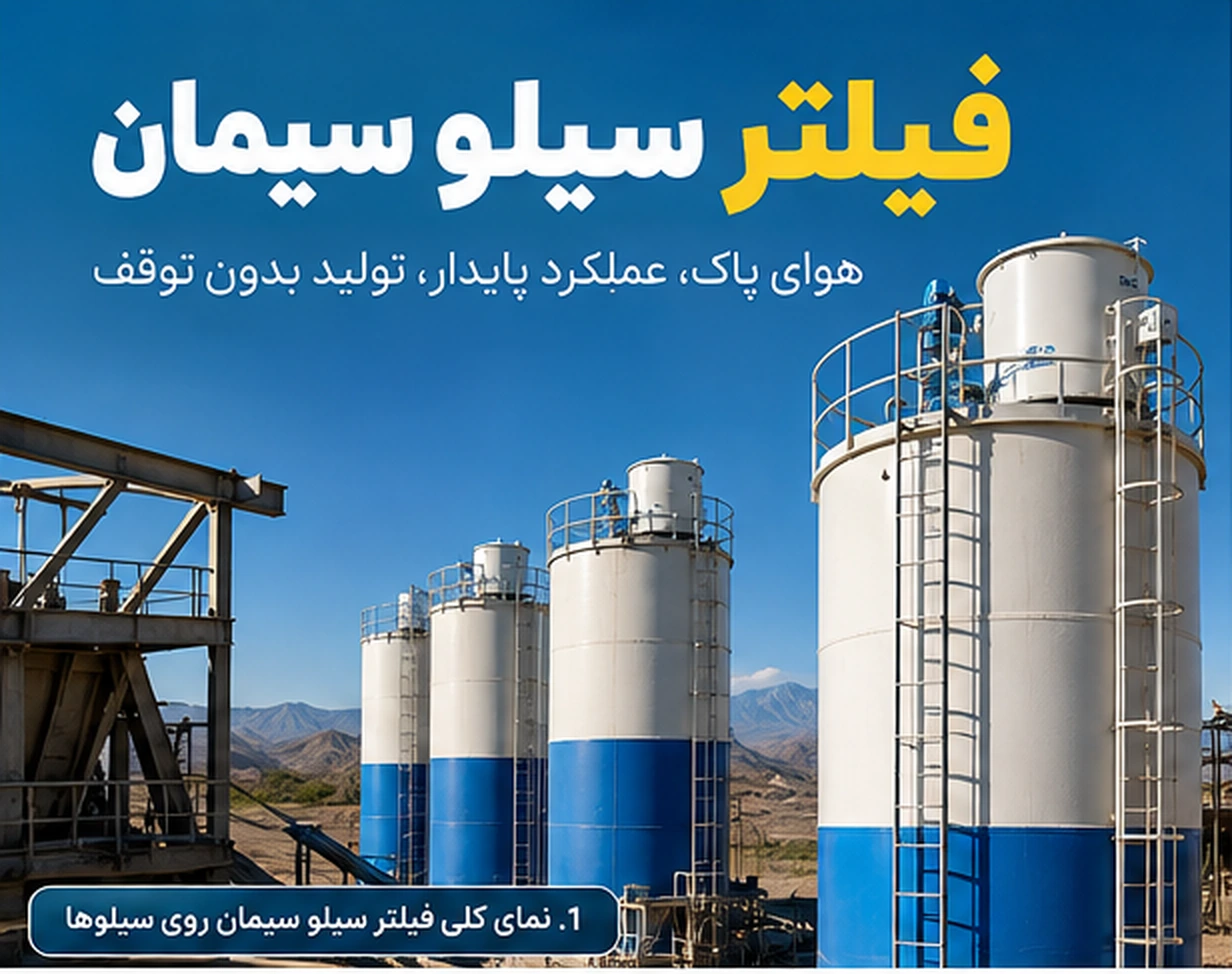

فیلتر سیلو سیمان چیست و چرا اهمیت دارد؟
فیلتر سیلو سیمان که با نام‌هایی مانند فیلتر غبارگیر سیلو، فیلتر هواکش سیلو، فیلتر وِنت یا غبارگیر سقفی نیز شناخته می‌شود، مجموعه‌ای است که معمولاً روی بخش بالایی مخزن نصب می‌شود. کاربرد اصلی آن جداسازی گرد سیمان از هوایی است که در زمان انتقال پنوماتیکی سیمان باید از سیلو خارج شود. با عبور هوا از محیط فیلتر، ذرات پودر روی سطح یا در ساختار رسانه فیلتراسیون به دام می‌افتند و هوای تمیزتر از خروجی عبور می‌کند.
در سیلوهای مجهز به سامانه تمیزکاری مناسب، لایه گردوغبار انباشته‌شده به‌صورت دوره‌ای از سطح المان جدا می‌شود و بخش زیادی از آن دوباره به داخل مخزن برمی‌گردد. نتیجه این است که از یک‌سو اتلاف ماده و انتشار گردوغبار کاهش پیدا می‌کند و از سوی دیگر راه عبور هوا باز می‌ماند. اهمیت موضوع صرفاً تمیزی محیط نیست؛ فیلتر مسدود یا کوچک‌تر از نیاز می‌تواند عبور هوای ورودی به سیلو را محدود کند و در شرایط نامناسب به فشار غیرایمن کمک کند.
در محیط‌هایی مانند بچینگ پلانت، کارخانه بتن آماده و کارگاه‌های دارای تحویل فله سیمان، دفعات شارژ و نوع کامیون‌ها ممکن است تغییر کند. بنابراین مجموعه فیلتراسیون باید با وضعیت واقعی عملیات سازگار باشد. در زمان بررسی انواع سیلو سیمان و مشخصات فنی آن‌ها در طاهابازار، پرسیدن درباره فیلتر و تجهیزات کنترل فشار به‌اندازه پرسیدن درباره ظرفیت و ضخامت بدنه اهمیت دارد.
تفاوت فیلتر با شیر اطمینان سیلو چیست؟
این دو تجهیز مأموریت یکسانی ندارند. فیلتر برای تهویه و جداسازی ذرات در عملیات عادی طراحی می‌شود؛ درحالی‌که شیر اطمینان فشار یا فشار و خلأ، بسته به نوع تجهیز، برای شرایط غیرعادی و حفاظت اضطراری به‌کار می‌رود. عملکرد درست یک فیلتر دلیل کافی برای حذف شیر اطمینان یا سامانه کنترل پرشدگی نیست. همین‌طور بازشدن مداوم شیر اطمینان نباید به‌عنوان راه معمول خروج هوا پذیرفته شود؛ چنین رخدادی علامت نیاز به بررسی فرآیند است.
طرز کار فیلتر سیلو سیمان هنگام شارژ مخزن
برای شناخت عملکرد فیلتر ابتدا باید انتقال پنوماتیکی سیمان را درک کرد. سیمان فله با کمک هوای فشرده از تانکر به لوله پرکن سیلو فرستاده می‌شود. با ورود این جریان، فضای داخلی مخزن ناچار است بخشی از هوا را به بیرون هدایت کند. هوایی که به سمت بالای سیلو می‌رود، ممکن است حامل ذرات معلق سیمان باشد؛ بنابراین عبور مستقیم و بدون کنترل آن به محیط اطراف پذیرفتنی نیست.
در فیلتر پالس‌جت، هوای فشرده در زمان‌ها یا بر اساس فرمان‌های کنترلی مشخص، پالس کوتاهی در خلاف جهت عبور معمول هوا ایجاد می‌کند. این پالس کمک می‌کند لایه گرد سیمان از سطح رسانه جدا شود. نوع کنترل پالس، فشار هوای موردنیاز و زمان‌بندی به مدل تجهیز بستگی دارد و نباید بدون مراجعه به راهنمای همان سازنده تغییر کند. در برخی دستگاه‌ها تمیزکاری با اختلاف فشار کنترل می‌شود و در مدل‌هایی نیز تایمر یا منطق وابسته به عملیات شارژ وجود دارد.
یک نکته مهم این است که کارکرد موفق فیلتر، حاصل هماهنگی چند قسمت است: المان سالم، محفظه آب‌بندی‌شده، مسیر خروج هوای باز، شیرهای پالس کارآمد، منبع هوای فشرده خشک و تمیز و ظرفیت مناسب. اگر فقط کارتریج نو نصب شود اما خروجی هواکش مسدود یا سیستم تمیزکاری معیوب باشد، مشکل الزاماً برطرف نخواهد شد.
اجزای اصلی فیلتر غبارگیر سیلو سیمان
شناخت قطعات فیلتر به خریدار کمک می‌کند هنگام استعلام قیمت بداند دقیقاً چه تجهیزی دریافت می‌کند و به مسئول تعمیرات امکان می‌دهد عیب را دقیق‌تر پیدا کند. هر تولیدکننده ممکن است طراحی متفاوتی داشته باشد، اما در بسیاری از مجموعه‌های سقفی، اجزای زیر دیده می‌شوند.
بدنه و محفظه
محل استقرار المان‌ها و جداسازی مسیر هوای آلوده از هوای تمیز است. کیفیت اتصال، مقاومت در برابر شرایط محیط و آب‌بندی آن مهم است.
المان فیلتر
کارتریج چین‌دار یا کیسه فیلتری، بخش اصلی جداسازی ذرات است. جنس رسانه، ابعاد و سطح مؤثر آن باید متناسب با طراحی باشد.
سیستم پالس‌جت
در مدل‌های مجهز، شیر برقی، دیافراگم و نازل‌ها پالس هوای فشرده را برای زدودن کیک غبار ایجاد می‌کنند.
برد یا کنترلر
زمان‌بندی تمیزکاری و دریافت فرمان از سامانه اصلی را مدیریت می‌کند. خرابی تنظیمات می‌تواند باعث تمیزکاری ناکافی یا بی‌مورد شود.
درب، واشر و بست
دسترسی برای سرویس فراهم می‌شود؛ آب‌بندی نادرست این نقاط می‌تواند باعث خروج غبار یا ورود رطوبت شود.
خروجی هوا و تجهیزات پایش
راه خروج هوا باید باز باشد. بعضی مدل‌ها به گیج یا سنسور اختلاف فشار برای تشخیص افزایش مقاومت فیلتر مجهز هستند.
در مشخصات فنی تجهیز به نحوه اتصال به فلنج سقف، امکان دسترسی برای سرویس، فضای لازم برای بازکردن درب و شرایط حفاظت در برابر بارندگی دقت کنید. اگر قرار است یک فیلتر جایگزین روی سیلوی موجود نصب شود، هم‌خوانی فیزیکی بدنه و فلنج به‌تنهایی کافی نیست؛ ظرفیت جریان هوا و شرایط ایمنی نیز باید کنترل شوند.
انواع فیلتر سیلو سیمان؛ کارتریجی، کیسه‌ای و روش‌های تمیزکاری
فیلترها را می‌توان از دو جهت طبقه‌بندی کرد: نوع المان جداساز و شیوه پاک‌سازی آن. این دو دسته‌بندی نباید با هم اشتباه شوند. برای نمونه، یک فیلتر کارتریجی می‌تواند به سیستم تمیزکاری پالس‌جت مجهز باشد. در طراحی‌های دیگر، کیسه‌های پارچه‌ای به کمک هوای معکوس یا لرزش مکانیکی تمیز می‌شوند. انتخاب مناسب به مشخصات فرایند و پشتیبانی قطعات وابسته است، نه صرفاً نام تجاری.
فیلتر کارتریجی یا پلیسه‌ای
کارتریج‌ها اغلب از رسانه چین‌دار ساخته می‌شوند تا در ابعاد نسبتاً فشرده سطح بیشتری برای فیلتراسیون فراهم شود. مزیت اصلی آن‌ها در بسیاری از کاربردهای سقفی، فشردگی مجموعه و دسترسی آسان‌تر به المان است. بااین‌حال، رفتار آن‌ها به جنس رسانه، شرایط رطوبتی، توزیع جریان و تمیزکاری بستگی دارد. تصور اینکه هر کارتریج چین‌دار از هر نوع کیسه‌ای بهتر است، برداشت دقیقی نیست.
فیلتر کیسه‌ای یا بگ‌فیلتر
در این سیستم‌ها، هوا از میان کیسه‌های مخصوص عبور می‌کند و گردوغبار روی سطح فیلتر می‌ماند. فیلترهای کیسه‌ای می‌توانند برای ظرفیت‌ها و طراحی‌های مختلف به کار روند و راهکار متداولی در غبارگیری صنعتی هستند. اما امکان سرویس، تعداد کیسه‌ها، نوع قفس نگهدارنده و شیوه تمیزکاری باید بررسی شود. ممکن است برخی طرح‌ها برای جایگزینی قطعات نیاز به فضای سرویس بیشتری داشته باشند.
فیلتر پالس‌جت در برابر سیستم تمیزکاری لرزشی
پالس‌جت با ضربه کوتاه هوای فشرده لایه غبار را جدا می‌کند و در بسیاری از غبارگیرهای صنعتی مدرن استفاده می‌شود. سیستم لرزشی، با تکان‌دادن مکانیکی فیلتر، به ریزش ذرات کمک می‌کند. هر روش محدودیت‌های سرویس و طراحی خودش را دارد. در انتخاب یک دستگاه موجود، بهتر است به بازده موردنیاز، سیکل کاری واقعی، مصرف انرژی، کیفیت هوای فشرده و دسترسی به لوازم یدکی توجه شود.
| نوع یا روش | ویژگی کاربردی | موارد قابل بررسی | اشتباه رایج |
|---|---|---|---|
| کارتریجی چین‌دار | سطح فیلتراسیون قابل توجه در ابعاد فشرده | نوع رسانه، آب‌بندی، قابلیت تعویض و کیفیت تمیزکاری | انتخاب فقط بر اساس شکل ظاهری کارتریج |
| کیسه‌ای | انعطاف طراحی برای کاربردهای صنعتی | جنس پارچه، تعداد کیسه، قفس و فضای سرویس | توجه نکردن به شرایط واقعی گردوغبار |
| پالس‌جت | تمیزکاری با پالس هوای فشرده | شیر، کنترلر، هوای خشک و تنظیمات سازنده | افزایش خودسرانه فشار پالس برای رفع گرفتگی |
| لرزشی یا مکانیکی | پاک‌سازی از طریق حرکت فیزیکی | محرک، اتصالات، توالی توقف و سرویس | فرض اینکه در همه شرایط با پالس‌جت برابر است |
در برخی مدل‌های مشخص بازار، سازنده مقدار معینی برای سطح فیلتر، حجم هوای قابل عبور یا فشار هوای پالس اعلام می‌کند. این اعداد فقط برای همان مدل معتبرند. به‌عنوان نمونه در مشخصات یکی از مدل‌های SILOTOP ZERO شرکت WAM، ظرفیت هوادهی و فشار کاری سیستم پالس‌جت ذکر شده است؛ اما انتقال مستقیم این مشخصات به همه سیلوها یا همه فیلترهای ایرانی کار درستی نیست. مشخصات نمونه سازنده را می‌توان برای شناخت شیوه ارائه دیتاشیت مطالعه کرد.
راهنمای انتخاب فیلتر سیلو سیمان؛ چه پارامترهایی واقعاً مهم‌اند؟
نخستین سؤال در خرید فیلتر، «سیلو چند تنی است؟» نیست؛ سؤال دقیق‌تر این است که در سخت‌ترین وضعیت عملیاتی، چه حجم هوایی باید از سیلو خارج شود و با چه مقدار گردوغبار روبه‌رو هستیم. ظرفیت ذخیره مخزن یکی از داده‌های پروژه است، اما به‌تنهایی نرخ ورود هوا را تعیین نمی‌کند. حتی دو سیلوی با ظرفیت برابر ممکن است به‌دلیل تفاوت در کامیون حامل، طول لوله، نحوه تخلیه یا نرخ شارژ به نیازهای متفاوتی برسند.
۱. دبی هوا و شرایط تخلیه پنوماتیکی
فیلتر باید برای بیشترین جریان هوایی که در سناریوهای معتبر عملیات ممکن است با آن روبه‌رو شود انتخاب شود. جریان عبوری در طول فرآیند انتقال لزوماً ثابت نمی‌ماند؛ به‌خصوص در پایان تخلیه تانکر باید وضعیت تغییر جریان و هوای باقیمانده جدی گرفته شود. ابعاد لوله، فشار تانکر، روش تخلیه و احتمال جهش‌های گذرا باید توسط طراح آشنا به سامانه انتقال پنوماتیکی لحاظ شوند.
۲. سطح فیلتراسیون مؤثر و اختلاف فشار
سطح فیلتر تنها عدد قابل مقایسه نیست. جنس رسانه، کیفیت پالس، میزان تجمع کیک غبار و افت فشار در طول سیکل اهمیت دارند. اختلاف فشار بیش‌ازحد می‌تواند نشانه مقاومت بالا در عبور هوا باشد. انتخاب بر اساس نسبت‌های عمومی و بدون دیتاشیت دستگاه ریسک دارد؛ بهتر است منحنی عملکرد، دبی مجاز و افت فشار ارائه‌شده از سوی سازنده دیده شود.
۳. جنس سیمان، رطوبت و شرایط محیطی
سیمان در تماس با رطوبت می‌تواند به سطح المان بچسبد و به‌تدریج کیک سخت تشکیل دهد. در مناطق مرطوب، پروژه‌هایی با توقف‌های طولانی یا سیلوهایی که درپوش و آب‌بندی مناسبی ندارند، این مسئله جدی‌تر می‌شود. پیش از تصمیم به تعویض مکرر فیلتر باید منشأ ورود رطوبت و کیفیت هوای فشرده تمیزکاری پیدا شود؛ در غیر این صورت المان جدید نیز ممکن است به‌سرعت دچار گرفتگی شود.
۴. هماهنگی با شیر اطمینان و سیستم ایمنی
انتخاب فیلتر یک مسئله مستقل از حفاظت سیلو نیست. خروج هوای کافی، کنترل فشار، هشدار سطح بالا، قطع خودکار شارژ و شیر اطمینان باید در قالب یک سیستم دیده شوند. تنها تعویض فیلتر، یک سیلوی فاقد تجهیزات حفاظت لازم را ایمن نمی‌کند. اطلاعات دقیق طراحی و ارزیابی ریسک باید توسط متخصص مسئول و بر اساس الزامات قابل‌اعمال پروژه بررسی شود.
۵. امکان سرویس، قطعات مصرفی و هزینه مالکیت
فیلتر ارزان با کارتریج کمیاب لزوماً خرید اقتصادی نیست. قبل از سفارش بپرسید المان یدکی در بازار موجود است یا خیر، آیا تعویض از سمت هوای تمیز انجام می‌شود، برای بازکردن درب چقدر فضا لازم است و خرابی شیر برقی یا کنترلر چگونه برطرف می‌شود. راهکار مناسب باید ضمن پاسخ به نیاز فنی، توقف عملیات را در زمان سرویس به حداقل برساند.
فیلتر سیلو سیمان ۳۰، ۵۰ و ۱۰۰ تنی چه تفاوتی دارد؟
در جستجوی اینترنتی و گفت‌وگو با فروشنده معمولاً سؤال این است که «برای سیلو ۳۰ تنی چه فیلتری بخرم؟» یا «فیلتر سیلو ۱۰۰ تنی قوی‌تر است؟». بهتر است این سؤال را دقیق‌تر مطرح کنیم. تفاوت ظرفیت مخزن ممکن است بر الگوی مصرف سیمان، تعداد دفعات شارژ و طراحی کلی سایت اثر بگذارد؛ اما به‌صورت مستقیم یک عدد ثابت برای سطح فیلتر یا تعداد کارتریج تعیین نمی‌کند.
برای مثال، یک سیلو سیمان ۳۰ تنی در کارگاه کوچک می‌تواند در بازه‌هایی با تانکر و جریان انتقال مشخص پر شود؛ درحالی‌که یک سیلو سیمان ۵۰ تنی در مجموعه‌ای دیگر الگوی شارژ و تجهیزات متفاوتی داشته باشد. از سوی دیگر، یک سیلو سیمان ۱۰۰ تنی لزوماً فقط به دلیل بزرگ‌تر بودن مخزن به دو برابر فیلتر سیلوی ۵۰ تنی نیاز ندارد. معیار اصلی برای تعیین اندازه، جریان هوای طراحی و شرایط عملیات است.
| ظرفیت ذخیره سیلو | پرسش مهم در انتخاب فیلتر | اطلاعاتی که باید از کارفرما دریافت شود | نتیجه درست |
|---|---|---|---|
| ۳۰ تنی | هوای حاصل از شارژ با چه نرخی وارد می‌شود؟ | نوع تانکر، طول لوله، دفعات شارژ، مدل فیلتر موجود | محاسبه یا تأیید دبی موردنیاز؛ نه حدس از ظرفیت |
| ۵۰ تنی | آیا برنامه کاری فیلتر با زمان شارژ هماهنگ است؟ | زمان‌بندی انتقال، فشار کاری، شرایط گردوغبار و رطوبت | بررسی افت فشار و سیستم تمیزکاری |
| ۱۰۰ تنی | در شرایط بیشینه جریان هوای ورودی چه اتفاقی می‌افتد؟ | سناریوی شارژ، حفاظت فشار، داده سازنده و فضای سرویس | انتخاب کامل سیستم تهویه و حفاظت سیلو |
در بررسی محصولات، فقط عبارت «دارای فیلتر» را کافی ندانید. از فروشنده بخواهید مدل تجهیز، نوع المنت، تعداد المان‌ها، ظرفیت جریان هوا، شرایط تامین قطعات، شیوه کنترل تمیزکاری و وضعیت تجهیزات ایمنی را روشن کند. خرید سیلو و فیلتر از دو تأمین‌کننده متفاوت بدون بررسی سازگاری ممکن است هزینه نصب و اصلاحات را بالا ببرد.
علائم خرابی فیلتر سیلو سیمان و روش عیب‌یابی
بهترین روش عیب‌یابی، مشاهده یک علامت و تعویض فوری قطعه نیست. هر نشانه می‌تواند چند علت داشته باشد و مسیر بررسی باید از موارد ایمن و ساده آغاز شود. برای نمونه، مشاهده گردوغبار بالای سیلو می‌تواند ناشی از پارگی کارتریج، نصب نادرست واشر، آسیب محفظه یا فشار غیرعادی شارژ باشد. اگر فقط کارتریج را عوض کنیم، شاید علت اصلی همچنان باقی بماند.
| علامت مشاهده‌شده | علت‌های احتمالی | اقدام تشخیصی ایمن | چه کاری نکنیم؟ |
|---|---|---|---|
| خروج گرد سفید از سقف سیلو | آسیب المان، نشتی آب‌بندی، شرایط فشار غیرعادی | توقف ایمن شارژ، بررسی ثبت رویداد و بازرسی توسط فرد مجاز | ادامه شارژ صرفاً به امید رفع خودبه‌خود |
| بالارفتن اختلاف فشار فیلتر | گرفتگی، کیک رطوبتی، ضعف پالس، انسداد خروجی | بازبینی داده گیج، سیستم تمیزکاری و مسیر هوا | دستکاری بدون مجوز تنظیمات ایمنی |
| تمیزکاری پالس عمل نمی‌کند | ایراد برق، شیر برقی، فشار هوای نامناسب یا کنترلر | بررسی تخصصی برق و هوای فشرده در حالت ایمن | بازکردن مدار تحت فشار |
| تکرار گرفتگی پس از تعویض المان | رطوبت، انتخاب نادرست رسانه، خطای تمیزکاری | یافتن منشأ رطوبت و بازبینی تطابق قطعه با دیتاشیت | نصب پیاپی قطعه یکسان بدون یافتن علت |
| صدای غیرعادی یا لرزش محفظه | بست شل، نصب نامناسب، تغییرات فشار یا خرابی قطعه | توقف و ارزیابی ایمنی تجهیزات متصل | بازدید نزدیک به مجموعه فعال و تحت فشار |
| فعال‌شدن هشدار فشار هنگام شارژ | محدودیت تهویه، فشار انتقال بالا، سرریز یا خرابی سامانه | قطع شارژ طبق دستورالعمل سایت و ارجاع به مسئول فنی | بای‌پس‌کردن هشدار برای ادامه کار |
| رد گرد سیمان اطراف بست درب | واشر آسیب‌دیده یا بسته‌نشدن صحیح درب | بازرسی آب‌بندی پس از ایمن‌سازی و قطع انرژی | سفت‌کردن تصادفی اجزا هنگام کار سیستم |
وقتی از بالای سیلو گردوغبار بلند می‌شود
ابتدا مشخص شود گردوغبار از خروجی فیلتر، محل درب، اتصالات بدنه یا شیر اطمینان منتشر می‌شود. محل خروج می‌تواند مسیر تشخیص را تغییر دهد. گردوغبار از شیر اطمینان، به‌خصوص همراه با هشدار یا صدای غیرعادی، مسئله ساده «کثیف بودن فیلتر» نیست و به ارزیابی ایمنی کل فرآیند نیاز دارد. در این شرایط، ادامه تخلیه تانکر قبل از تأیید مسئول فنی می‌تواند خطرناک باشد.
وقتی کارتریج خیلی زود می‌گیرد
به سابقه مشکل رجوع کنید: آیا پس از بارندگی شروع شده، آیا فشار هوای پالس تغییر کرده، آیا نوع سیمان عوض شده یا آیا منبع هوای فشرده رطوبت دارد؟ چسبیدن ذرات به المان می‌تواند از ورود رطوبت و مشکلات تمیزکاری ناشی شود. در بازرسی، سلامت واشر، درب، محل اتصال و وضعیت داخلی المان نیز مهم است. شست‌وشو یا دمیدن هوای پرفشار به کارتریج بدون مجوز سازنده ممکن است به رسانه آسیب بزند.
وقتی پالس‌جت صدا دارد ولی اثر نمی‌کند
شنیدن صدا به‌معنای اجرای صحیح چرخه تمیزکاری نیست. ممکن است زمان‌بندی نامناسب باشد، برخی شیرها باز نشوند، هوای فشرده کیفیت مناسب نداشته باشد یا فیلتر به‌قدری مرطوب و کیک‌شده باشد که ضربه هوا آن را تمیز نکند. بهتر است وضعیت کنترلر، خطاهای ثبت‌شده و اختلاف فشار پیش و پس از چرخه طبق دستورالعمل بررسی شود.
ارتباط فیلتر سیلو با فشار بیش‌ازحد و ایمنی شارژ سیمان
این بخش مهم‌ترین نکته عملی مقاله است: بسیاری از سیلوهای ذخیره سیمان، مخزن تحت فشار طراحی نشده‌اند. بااین‌حال، هنگام پرکردن پنوماتیکی، ورود سیمان همراه با هوا رخ می‌دهد. اگر خروج هوا محدود شود یا فشار انتقال به‌درستی کنترل نشود، فشار داخلی ممکن است به اندازه‌ای افزایش یابد که به سازه یا تجهیزات سقف آسیب بزند. منابع ایمنی صنعتی مواردی از آسیب سیلو و جداشدن تجهیزات فیلتراسیون در حوادث فشار بیش‌ازحد را ثبت کرده‌اند.
گرفتگی فیلتر تنها یکی از علت‌های بالقوه است. دبی هوای بسیار زیاد در انتهای تخلیه، تنظیمات نامناسب، عملکرد ناقص شیر اطمینان، محدودشدن خط خروج و پرشدگی بیش‌ازحد نیز مطرح‌اند. به همین دلیل سامانه ایمنی باید چند لایه داشته باشد: پایش فشار و سطح، هشدار، قابلیت توقف شارژ، مسیر خروج مناسب هوا، تجهیزات اطمینان با ظرفیت کافی و برنامه بازرسی مستند.
راهنمای تخصصی NetRegs درباره پیشگیری از مشکلات سیلو بر تناسب ظرفیت فیلتر با جریان هوا، تمیزکاری منظم و بررسی تجهیزات ایمنی تأکید می‌کند. همچنین منابع انجمن‌های صنعتی و سازندگان حفاظت سیلو به اهمیت کنترل فشار در انتهای تخلیه تانکر اشاره می‌کنند. این رهنمودها برای آموزش مفیدند ولی جایگزین ارزیابی مهندسی، استانداردهای لازم‌الاجرا و دستورالعمل سایت نمی‌شوند.
آیا فیلتر نو از خطر فشار جلوگیری می‌کند؟
فیلتر نو در صورت انتخاب و نصب صحیح می‌تواند عملکرد تهویه را بهبود دهد، اما تضمین‌کننده حذف خطر نیست. اگر نرخ ورود هوا بیش از توان طراحی فیلتر باشد یا سایر تجهیزات حفاظت غیرفعال باشند، مشکل همچنان ممکن است رخ دهد. پس هنگام ارتقای فیلتر، لازم است سناریوی بیشینه جریان، کنترل فشار و وضعیت شیر اطمینان نیز ارزیابی شود.
برنامه نگهداری فیلتر سیلو سیمان؛ چه چیزهایی را بررسی کنیم؟
نگهداری مؤثر از فیلتر به معنی تعویض قطعات در فاصله زمانی ثابت برای تمام سایت‌ها نیست. شرایط کاری، تعداد شارژها، کیفیت سیمان، اقلیم، جنس المان و دستورالعمل سازنده نقش دارند. بهترین برنامه یک ترکیب از بازرسی‌های قبل از شارژ، پایش حین کار، سرویس‌های دوره‌ای و ثبت منظم ایرادهاست. هر برنامه باید توسط مدیر نگهداری و مسئول ایمنی مجموعه تصویب شود.
پیش از شروع تخلیه تانکر
اپراتور باید مطمئن شود که تحویل به سیلوی درست انجام می‌شود، ظرفیت خالی کافی وجود دارد، هشدار سطح و فشار آماده‌اند و مسیر تهویه از نظر وضعیت ظاهری مشکل آشکار ندارد. بررسی تجهیزات ایمنی از محل دسترسی امن و در صورت وجود از پنل تست سطح زمین انجام شود. اتصال تانکر و فشار انتقال نیز باید مطابق رویه سایت و حدود مجاز تجهیزات باشد.
حین شارژ سیمان
کنترل پیوسته علائم هشدار، خروج غیرعادی گردوغبار، تغییرات شدید فشار و وضعیت عملکرد فیلتر اهمیت دارد. در سایت‌های مجهز به سنسور اختلاف فشار، ثبت روند آن به تشخیص گرفتگی تدریجی کمک می‌کند. اگر اپراتور فقط به مقدار لحظه‌ای توجه کند، روند بدترشدن وضعیت را از دست خواهد داد. همچنین اطلاع‌رسانی روشن میان راننده تانکر و مسئول سایت بخش مهمی از عملیات امن است.
بعد از شارژ و در سرویس دوره‌ای
بعد از پایان انتقال، عملکرد چرخه تمیزکاری طبق منطق سازنده بررسی شود. در بازدیدهای برنامه‌ریزی‌شده، المان‌ها از نظر آسیب، رطوبت و گرفتگی، بدنه از نظر خوردگی، واشرها از نظر آب‌بندی و سیستم پالس از نظر سلامت قطعات کنترل شوند. هر اقدامی که به بازکردن درب، برق، هوای فشرده یا کار در ارتفاع مربوط است باید پس از ایزوله‌کردن انرژی و توسط افراد صلاحیت‌دار انجام شود.
چک‌لیست پیش از شارژ
- نام و شماره سیلوی مقصد مشخص است.
- سطح موجودی و ظرفیت خالی تأیید شده است.
- آلارم‌های سطح و فشار آماده‌اند.
- مسیر خروج هوا مانع آشکار ندارد.
- وضعیت ظاهری فیلتر غیرعادی نیست.
- راننده و مسئول سایت رویه توقف را می‌دانند.
چک‌لیست سرویس دوره‌ای
- روند اختلاف فشار ثبت و بررسی شده است.
- کارتریج یا کیسه از نظر آسیب بازبینی شده است.
- درب و واشرها سالم و آب‌بند هستند.
- شیر برقی و کنترلر پالس آزمایش شده‌اند.
- منبع هوای فشرده از نظر کیفیت بررسی شده است.
- سوابق خرابی و تعویض قطعات ثبت شده است.
فاصله سرویس فیلتر چقدر باشد؟
یک عدد ثابت مانند «هر ماه حتماً تعویض شود» برای همه فیلترها معتبر نیست. سازنده ممکن است بازدیدهای منظم و تعویض بر اساس شرایط، افت فشار یا نتایج بازرسی را توصیه کند. تعداد شارژ در روز، کیفیت سیلو و شرایط گردوغبار می‌تواند زمان مناسب سرویس را تغییر دهد. پیشنهاد کاربردی این است که برنامه اولیه براساس دفترچه تجهیز نوشته شود و سپس با داده‌های عملکرد واقعی سایت اصلاح شود؛ نه اینکه بدون شواهد، فاصله سرویس طولانی یا کوتاه تعیین گردد.
ثبت وضعیت هر سرویس نیز کمک می‌کند هزینه‌ها قابل پیش‌بینی شوند. اگر یک کارتریج زودتر از دوره معمول آسیب می‌بیند، با مقایسه رویدادهای بارندگی، تعویض سیمان، مشکلات هوای فشرده یا دفعات شارژ می‌توان علت را دقیق‌تر بررسی کرد. این رویکرد معمولاً از تعمیرهای تکراری و تصمیم‌های عجولانه جلوگیری می‌کند.
تعویض کارتریج فیلتر سیلو سیمان؛ نکات کلیدی و اشتباهات متداول
هنگام مشاهده خرابی، نخست باید مشخص شود تعویض المان کافی است یا محفظه و سامانه تمیزکاری نیز نیاز به تعمیر دارند. قطعه جایگزین باید از نظر طول، قطر، شکل اتصال، واشر، جنس رسانه و سازگاری با تجهیز بررسی شود. استفاده از کارتریج ظاهراً مشابه که با مدل اصلی مطابقت ندارد، ممکن است باعث نشتی، افت جریان یا کاهش اثربخشی تمیزکاری شود.
تعویض باید طبق دفترچه سازنده و دستورالعمل ایمنی کارگاه انجام شود. دسترسی به سقف سیلو مستلزم کنترل خطر سقوط است؛ دستگاه نیز پیش از بازکردن باید ایمن، متوقف و از نظر برق و هوای فشرده ایزوله شده باشد. گرد سیمان می‌تواند برای دستگاه تنفسی و چشم آزاردهنده باشد؛ بنابراین تجهیزات حفاظت فردی و روش‌های مهار گردوغبار ضروری‌اند. از پاک‌سازی با روش‌هایی که غبار را بی‌دلیل در محیط پخش می‌کنند خودداری شود.
پنج اشتباه که هزینه فیلتر را زیاد می‌کند
- خرید کارتریج صرفاً با اندازه ظاهری: جنس رسانه و آب‌بندی نیز باید تأیید شوند.
- افزایش فشار پالس بدون مجوز: فشار نامناسب می‌تواند به المان یا قطعات سیستم آسیب برساند.
- تعویض فیلتر بدون اصلاح رطوبت: اگر منشأ نم وجود داشته باشد، المان تازه هم گرفتار می‌شود.
- بازکردن دستگاه زیر فشار یا هنگام کار: این کار با خطر انرژی ذخیره‌شده و سقوط همراه است.
- نادیده‌گرفتن هشدارهای فشار: مشکل ممکن است از کل فرآیند شارژ باشد، نه خود فیلتر.
پس از تعمیر نیز صرف روشن‌شدن دستگاه کافی نیست؛ وضعیت نشتی، عملکرد کنترلر، روند اختلاف فشار و بازگشت سیستم حفاظت به حالت آماده باید کنترل شود. این تأییدیه بهتر است در فرم نگهداری ثبت شود تا نفر بعدی از وضعیت واقعی تجهیز آگاه باشد.
قیمت فیلتر سیلو سیمان به چه عواملی بستگی دارد؟
قیمت یک فیلتر تنها بهای پوسته فلزی یا تعداد کارتریج‌ها نیست. دو دستگاه که از دور مشابه به نظر می‌رسند ممکن است از نظر سطح فیلتراسیون، نوع رسانه، کیفیت پالس‌جت، تجهیزات کنترل، سهولت سرویس و پشتیبانی قطعات تفاوت قابل‌توجهی داشته باشند. به همین دلیل مقایسه صرفِ قیمت اولیه بدون دیتاشیت می‌تواند گمراه‌کننده باشد.
فاکتورهای مهم در استعلام قیمت
- دبی و سطح فیلتراسیون: تجهیزی که برای جریان بیشتر طراحی شده ممکن است پیکربندی متفاوتی لازم داشته باشد.
- تعداد و جنس کارتریج یا کیسه: رسانه‌های مختلف قیمت و دوره مصرف متفاوت دارند.
- نوع سیستم تمیزکاری: وجود کنترلر، شیرهای پالس و لوازم هوای فشرده در هزینه مؤثر است.
- جنس و ساخت بدنه: محافظت در برابر خوردگی و کیفیت آب‌بندی اهمیت دارد.
- هزینه نصب و اصلاح اتصال: فیلتر غیریکسان ممکن است به تغییر فلنج و سازه نیاز داشته باشد.
- دسترسی به قطعات مصرفی: قیمت کارتریج یدکی و زمان تأمین آن در هزینه بلندمدت اثر دارد.
هنگام درخواست پیش‌فاکتور، علاوه بر مبلغ خرید، هزینه قطعات یدکی، شرایط ضمانت، مدت تأمین، روش سرویس، نیاز به کمپرسور یا هوای فشرده و مدارک فنی را بخواهید. اگر فروشنده صرفاً یک عبارت مانند «فیلتر مناسب سیلو ۱۰۰ تنی» اعلام می‌کند، مشخصات مدل و نرخ مجاز هوا را نیز مطالبه کنید. این کار احتمال خرید تجهیز نامتناسب را کاهش می‌دهد.
آیا تعمیر فیلتر قدیمی به‌صرفه‌تر از تعویض کامل است؟
پاسخ به علت عیب بستگی دارد. اگر بدنه، فلنج، درب و اتصالات سالم‌اند و قطعات مصرفی در دسترس هستند، ممکن است تعمیر و تعویض کارتریج منطقی باشد. اما اگر بدنه دچار خوردگی شدید، آب‌بندی غیرقابل‌اعتماد یا طراحی تهویه نامتناسب با فرآیند شده است، بررسی تعویض کامل توسط متخصص ارزش دارد. هزینه توقف، قطعات، نصب و ریسک ایمنی باید در تصمیم لحاظ شود.
فیلتر ارزان یا فیلتر قابل سرویس؟
در بسیاری از پروژه‌های پیوسته، هزینه یک توقف شارژ یا تأخیر در تولید بتن می‌تواند از اختلاف قیمت اولیه دو گزینه مهم‌تر شود. فیلتری که تعویض المنت آن دشوار است یا قطعات یدکی‌اش به‌آسانی پیدا نمی‌شود، ممکن است در طول استفاده گران‌تر تمام شود. بهتر است هزینه مالکیت را شامل قیمت خرید، دوره مصرف قطعات، سرویس، انرژی، تعمیرات و توقف احتمالی در یک بازه مشخص محاسبه کنید.
یک مثال کاربردی: چرا فیلتر سیلو بعد از هر بار شارژ گردوغبار می‌دهد؟
فرض کنید در یک مجموعه تولید بتن، اپراتور گزارش می‌کند که پس از شروع شارژ سیلو، گرد سفید در اطراف سقف دیده می‌شود. اولین برداشت ممکن است خرابی کارتریج باشد. بااین‌حال، تیم فنی پیش از سفارش قطعه باید چند سؤال بپرسد: آیا گرد از محل خروجی فیلتر خارج می‌شود یا از شیر اطمینان؟ آیا هشدار فشار ثبت شده است؟ آیا سیلو نزدیک ظرفیت کامل بوده؟ آیا سیستم پالس‌جت در حال کار است؟ و آیا مشکل پس از تغییر تانکر یا زمان‌بندی شارژ آغاز شده است؟
اگر گرد از محل درز محفظه دیده شود، ممکن است واشر یا بست مشکل داشته باشد. اگر همراه با فعال‌شدن هشدار فشار باشد، باید سامانه تهویه و کنترل شارژ به‌شکل یکپارچه بررسی شود. اگر اختلاف فشار فیلتر به‌تدریج بالا رفته باشد، مسیر تشخیص به سمت گرفتگی، هوای فشرده تمیزکاری یا شرایط رطوبت می‌رود. این مثال فرضی نشان می‌دهد چرا عیب‌یابی مبتنی بر داده بهتر از تعویض فوری و تکراری قطعه است.
در نهایت، مسئول فنی پس از ایمن‌سازی، مشاهده وضعیت تجهیزات و مراجعه به دیتاشیت می‌تواند تصمیم بگیرد که سرویس معمول کافی است یا تعمیر اساسی و تغییر طراحی لازم است. چنین رویکردی هزینه‌های پنهان را کاهش می‌دهد و به ثبت تجربه‌های قابل استفاده برای شارژهای بعدی کمک می‌کند.
سؤالات متداول درباره فیلتر سیلو سیمان
۱. فیلتر سیلو سیمان چه کاری انجام می‌دهد؟
هنگام شارژ پنوماتیکی، هوای همراه سیمان باید از مخزن خارج شود. فیلتر با جداسازی گرد سیمان از جریان هوا به کاهش انتشار غبار کمک می‌کند و در صورت انتخاب و نگهداری صحیح، مسیر تهویه را برای عملیات عادی فراهم نگه می‌دارد.
۲. آیا فیلتر سیلو و بگ‌فیلتر یکی هستند؟
فیلتر سیلو نام کاربردی مجموعه غبارگیر نصب‌شده روی سیلو است؛ بگ‌فیلتر به گونه‌ای از فناوری فیلتراسیون با کیسه اشاره می‌کند. بعضی فیلترهای سیلو کیسه‌ای‌اند و برخی کارتریجی یا چین‌دار هستند.
۳. چرا از بالای سیلو گرد سیمان بیرون می‌زند؟
نشتی آب‌بندی، آسیب المان، گرفتگی مسیر خروج، خطای تمیزکاری یا فشار غیرعادی شارژ از علت‌های محتمل‌اند. تشخیص باید با تعیین محل دقیق خروج گرد، وضعیت هشدارها و بازرسی توسط مسئول فنی انجام شود.
۴. برای سیلو ۳۰ تنی چه فیلتر و چه ظرفیتی مناسب است؟
ظرفیت ذخیره سیلو به‌تنهایی پاسخ را تعیین نمی‌کند. نرخ جریان هوا در زمان تخلیه تانکر، شرایط لوله‌کشی، گردوغبار، فشار و تجهیزات حفاظت باید بر اساس طراحی واقعی بررسی شود.
۵. فیلتر سیلو ۱۰۰ تنی باید حتماً دو برابر فیلتر ۵۰ تنی باشد؟
خیر. نسبت ظرفیت ذخیره مخزن الزاماً با دبی هوای موردنیاز و سطح فیلتر نسبت مستقیم ندارد. انتخاب به شرایط انتقال پنوماتیکی و عملکرد مورد انتظار بستگی دارد.
۶. هر چند وقت یک بار کارتریج فیلتر باید عوض شود؟
زمان یکسانی برای همه مدل‌ها وجود ندارد. دستورالعمل سازنده، افت فشار، سلامت المان، شرایط رطوبتی و میزان کارکرد معیارهای تعیین برنامه تعویض هستند.
۷. آیا تمیزکاری پالس‌جت به کمپرسور نیاز دارد؟
در فیلترهای پالس‌جت هوای فشرده لازم است، اما فشار و کیفیت هوا باید با مشخصات همان مدل تطبیق داشته باشد. استفاده از فشار بیش از حد مجاز می‌تواند آسیب‌زا باشد.
۸. اگر فیلتر بگیرد، می‌توان شارژ سیمان را ادامه داد؟
اگر گرفتگی باعث هشدار، محدودشدن تهویه یا نشانه فشار غیرعادی شده است، شارژ باید مطابق رویه ایمنی متوقف شود. ادامه کار با بای‌پس‌کردن حفاظت یا بی‌توجهی به هشدار پذیرفتنی نیست.
۹. آیا شستن کارتریج سیمان با آب مجاز است؟
به‌طور عمومی نباید چنین اقدامی انجام داد. تماس سیمان با آب می‌تواند گرفتگی سخت ایجاد کند و بسیاری از رسانه‌ها برای شست‌وشوی مرطوب طراحی نشده‌اند. فقط روش‌های مجاز در راهنمای سازنده قابل استفاده‌اند.
۱۰. چه مشخصاتی را هنگام خرید فیلتر از فروشنده بپرسیم؟
مدل دقیق، دبی مجاز هوا، سطح و جنس فیلتراسیون، افت فشار، نحوه تمیزکاری، فشار هوای لازم، ابعاد فلنج، شرایط نصب و دسترسی به کارتریج یدکی از مهم‌ترین اطلاعات‌اند.
۱۱. آیا یک فیلتر برای سیمان، گچ و سایر پودرها مناسب است؟
نه الزاماً. ویژگی ذرات، رطوبت‌پذیری، خطرات احتمالی ماده و شرایط بهره‌برداری می‌توانند انتخاب رسانه و طراحی سامانه را تغییر دهند. پیش از تغییر ماده ذخیره‌شده، سازگاری تجهیز باید تأیید شود.
۱۲. قیمت فیلتر غبارگیر سیلو بیشتر به چه عواملی وابسته است؟
ظرفیت عبور هوا، جنس و تعداد المان‌ها، کیفیت بدنه، نوع پالس‌جت، کنترلر، ابعاد اتصال، هزینه نصب و تأمین قطعات مصرفی از عوامل اصلی هستند. بدون دریافت دیتاشیت، قیمت‌ها مقایسه کاملی نمی‌دهند.
جمع‌بندی؛ انتخاب فیلتر درست، فقط خرید یک قطعه نیست
فیلتر سیلو سیمان بخشی از سیستم ذخیره و شارژ است که هم بر تمیزی محیط کار اثر می‌گذارد و هم بر امکان خروج هوا در زمان انتقال پنوماتیکی. انتخاب اشتباه ظرفیت، نگهداری نامنظم، خرابی تمیزکاری و نادیده‌گرفتن هشدارهای فشار می‌توانند مشکلات عملیاتی و ایمنی ایجاد کنند. از سوی دیگر، انتخاب بر اساس دیتاشیت معتبر، برنامه سرویس متناسب با شرایط واقعی و ثبت روند خرابی‌ها به کاهش توقف، هزینه مصرفی و مشکلات تکراری کمک می‌کند.
اگر در مرحله سفارش سیلو هستید، پیشنهاد می‌شود هم‌زمان با ظرفیت مخزن، نوع فیلتر، مشخصات تمیزکاری، حفاظت فشار، تجهیزات هشدار و امکان تأمین لوازم یدکی را نیز بررسی کنید. اگر سیلو را در اختیار دارید و با گرفتگی یا انتشار گرد روبه‌رو هستید، ابتدا علت اصلی را با رویکرد ایمن شناسایی کنید و فقط پس از آن برای تعمیر یا تعویض قطعه تصمیم بگیرید. به این ترتیب انتخاب فنی، تصمیمی آگاهانه خواهد بود نه خریدی واکنشی به اولین نشانه خرابی.
برای انتخاب سیلو سیمان و تجهیزات مرتبط، مشخصات را مقایسه کنید
در طاهابازار می‌توانید مدل‌های مختلف سیلو را براساس ظرفیت و کاربرد بررسی کنید. درباره تجهیزاتی مانند فیلتر، شیر اطمینان و شرایط نصب نیز پیش از سفارش از تأمین‌کننده مشخصات فنی بخواهید؛ وجود یا نوع این اقلام برای هر محصول باید جداگانه تأیید شود.
مشاهده قیمت و خرید سیلو سیمان در طاهابازاراین مقاله راهنمای عمومی است و جایگزین دستورالعمل سازنده، ارزیابی مهندسی یا رویه‌های ایمنی سایت نیست.
