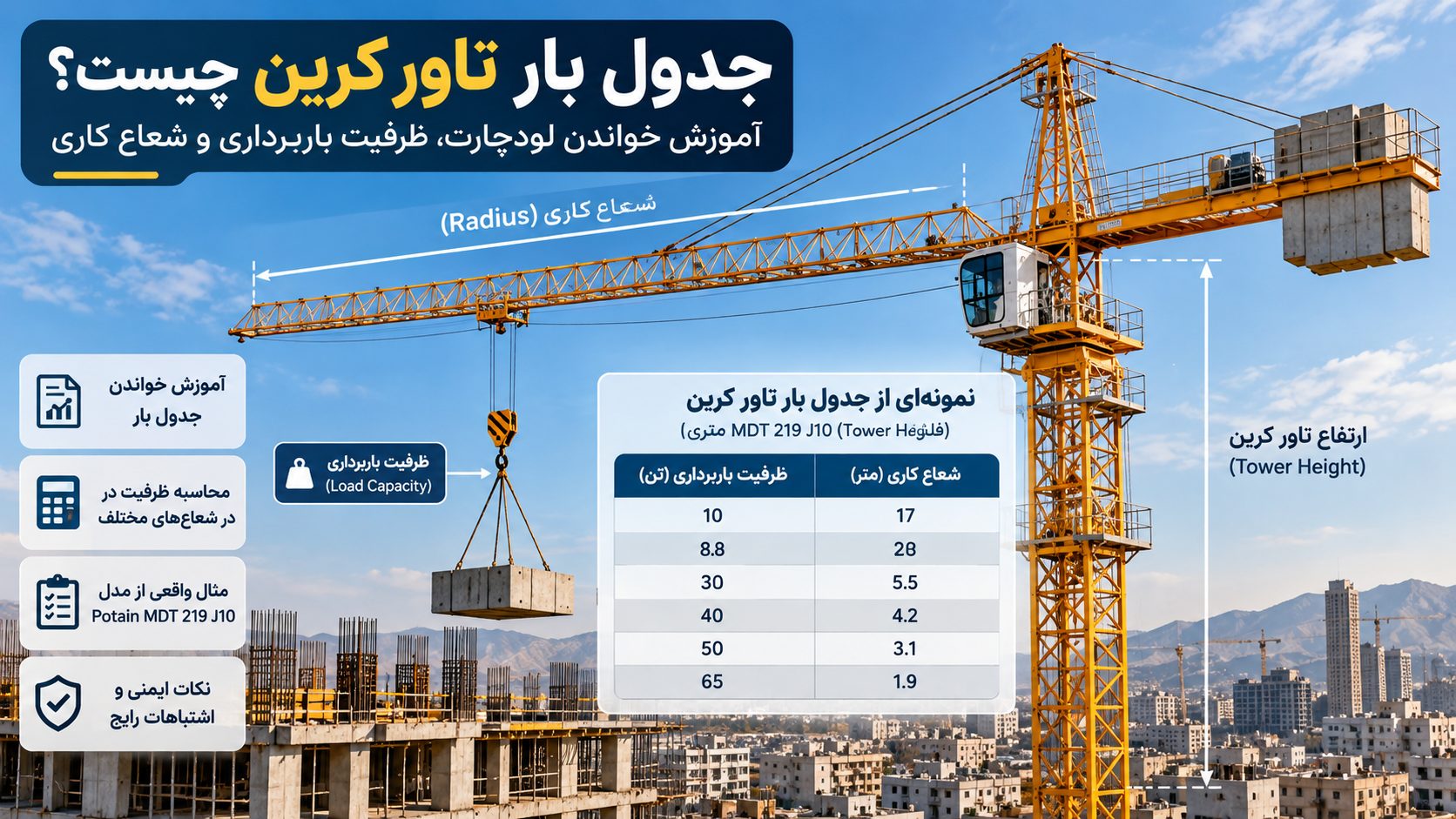

جدول بار تاور کرین چیست؟ آموزش خواندن لود چارت، ظرفیت باربرداری و شعاع کاری

جدول بار تاور کرین چیست و چرا باید آن را بخوانیم؟

وقتی در مشخصات فنی یک جرثقیل برجی می‌خوانیم «تناژ ۸ تن»، «ظرفیت ۱۰ تن» یا «تاور کرین ۱۲ تن»، این اعداد معمولاً به حداکثر ظرفیت نامی در وضعیت تعیین‌شده توسط سازنده اشاره دارند. اما بار همیشه در نزدیک‌ترین نقطه به برج قرار نمی‌گیرد. در یک کارگاه ساختمانی ممکن است قالب فلزی از کنار دکل برداشته شود و چند ده متر دورتر، در کناره ساختمان یا روی یک سکوی اجرایی، فرود بیاید. ظرفیت مجاز در مبدأ و مقصد الزاماً برابر نیست.

لود چارت یا نمودار بار، همین تفاوت را به زبان عدد بیان می‌کند. محور یا ستون شعاع کاری نشان می‌دهد قلاب از محور چرخش جرثقیل در چه فاصله افقی قرار گرفته و مقدار مقابل آن، ظرفیت مجاز در همان نقطه را برای ترکیب مشخصی از طول فلش، آرایش سیستم بالابر و وضعیت تجهیز مشخص می‌کند. بعضی سازندگان چندین جدول یا منحنی ارائه می‌کنند؛ بنابراین خواندن یک عدد بدون توجه به عنوان ردیف، عنوان ستون و پاورقی‌ها ممکن است گمراه‌کننده باشد.

اهمیت این موضوع تنها فنی نیست. هنگام بررسی دستگاه برای پروژه، تشخیص درست ظرفیت در دورترین شعاع موردنیاز از انتخاب دستگاهی ناکافی و تحمیل هزینه جابه‌جایی و تعویض احتمالی پیشگیری می‌کند. برای همین، بهتر است قبل از مراجعه به فهرست تاور کرین‌های طاهابازار، وزن بارها و نقاط بارگیری و تخلیه روی نقشه کارگاه مشخص شده باشند. صفحه دسته‌بندی برای مقایسه مدل‌ها مناسب است؛ جدول بار معتبر برای ارزیابی دقیق امکان باربرداری ضروری است.

این مقاله یک راهنمای تفسیر اسناد است، نه مجوز عملیات. تصمیم عملیاتی، از جمله طراحی لیفت‌پلن، ارزیابی اتصال بار، کنترل محل فرود و تأیید شرایط دستگاه باید به فرد واجد صلاحیت سپرده شود. ظرفیت جدول نیز حد مجاز است، نه عددی که بتوان با آزمون‌وخطا از آن عبور کرد.

اصطلاحات کلیدی در لود چارت تاور کرین

لودچارت‌های انگلیسی، آلمانی و فرانسوی ممکن است اصطلاحات متفاوتی داشته باشند، ولی چند مفهوم در اغلب آن‌ها مشترک است. شناخت این واژه‌ها به‌ویژه وقتی کاتالوگ یک مدل خارجی در اختیار شما قرار می‌گیرد، خطا در برداشت را کم می‌کند. مهم‌ترین مفاهیم را در جدول زیر می‌بینید.

گاهی در دیتاشیت‌ها چند مقدار بار نوک فلش دیده می‌شود. ممکن است آن‌ها برای فلش با طول متفاوت، تعداد رشته متفاوت یا حالت اختیاری کنترل دستگاه باشند. اگر فقط عدد بزرگ‌تر را انتخاب کنید، بدون اینکه مطمئن شوید همان حالت روی دستگاه نصب و فعال است، نتیجه نادرست خواهد بود. همیشه شماره و ویرایش کاتالوگ و شرایط نوشته‌شده کنار ردیف‌ها را بخوانید.

تفاوت باربرداری نوک فلش با تحمل بار

در کاتالوگ و سایت‌های فروش، «تحمل بار» اغلب همان ظرفیت اسمی مطرح‌شده در عنوان محصول است، درحالی‌که «باربرداری نوک فلش» به دورترین موقعیت عملیاتی بازوی مشخص اشاره می‌کند. برای مثال دو تاورکرین با تناژ یکسان می‌توانند به‌دلیل تفاوت طول بازو، موتور بالابر، سازه فلش یا پیکربندی سیم‌بکسل، در نوک فلش ظرفیت متفاوتی داشته باشند. پس هنگام مقایسه دو مدل ۱۰ تنی، حداقل سه عدد را کنار هم بنویسید: بیشترین ظرفیت، طول بازوی نصب‌شده و ظرفیت انتهایی همان بازو.

شعاع کاری تاور کرین چیست و چگونه اندازه‌گیری می‌شود؟

شعاع کاری تاورکرین فاصله افقی بین محور دوران جرثقیل و خط عمودی عبوری از مرکز قلاب در موقعیت باربرداری است. این فاصله با «طول مسیر حرکت بار»، «ارتفاع قلاب»، «فاصله افقی از پایه‌های فونداسیون» و حتی لزوماً «طول اسمی فلش» برابر نیست. یک بازوی ۶۵ متری ممکن است بار را در شعاع ۳۰ متری جابه‌جا کند، چون کالسکه یا شاریوت روی همان فلش به سمت داخل حرکت کرده است.

برای برنامه‌ریزی اولیه، محل استقرار برج را روی پلان علامت بزنید. سپس مرکز بارگیری، دورترین نقطه تخلیه و نواحی حساس را مشخص کنید. شعاع هر نقطه با فاصله افقی آن از مرکز دوران بررسی می‌شود. در کارگاه‌های بزرگ، قرار گرفتن محل برداشت در شعاع ۲۰ متر به این معنا نیست که پس از جابه‌جایی، بار در نقطه ۴۵ متری هم همچنان همان ظرفیت مجاز را دارد. معیار باید مسیر کامل حرکت بار و بدترین وضعیت موردنیاز باشد.

توجه کنید که بار حجیم یا دارای سطح بادگیر، ممکن است در حین جابه‌جایی نوسان کند و شعاع مؤثر تغییر یابد. بنابراین صرف ترسیم یک خط صاف روی پلان برای صدور مجوز عملیات کافی نیست. محدودیت‌های برخورد با ساختمان، جرثقیل مجاور، خطوط برق و مناطق ممنوعه نیز در طرح باربرداری بررسی می‌شوند.

آموزش خواندن جدول بار تاور کرین در پنج مرحله

لودچارت زمانی مفید است که از ابتدا معلوم باشد دقیقاً متعلق به چه دستگاه و وضعیتی است. یک روش قابل‌فهم برای مطالعه مقدماتی جدول، طی‌کردن پنج مرحله زیر است. این روند برای آموزش خواندن اعداد طراحی شده است؛ در عملیات واقعی باید فرایندهای تأیید سازنده و مسئول فنی پروژه نیز رعایت شوند.

مرحله اول: نام تجاری کافی نیست؛ شناسه مدل را بخوانید

ممکن است یک برند چند مدل نزدیک به هم با نام‌های شبیه تولید کرده باشد، یا یک مدل با طول فلش و آرایش قلاب متفاوت عرضه شود. استفاده از کاتالوگ مدل اشتباه حتی اگر ظرفیت اسمی آن مشابه باشد قابل‌اتکا نیست. پلاک دستگاه، سوابق تجهیز و مدارک سازنده باید با هم تطبیق داده شوند. اگر چند ویرایش مدارک وجود دارد، مرجع معتبر همان نسخه تأییدشده مربوط به تجهیز و پیکربندی حاضر است.

مرحله دوم: ردیف و ستون درست را انتخاب کنید

در بیشتر لودچارت‌ها مقدار شعاع در سطر بالا یا محور افقی و ظرفیت بار در خانه‌ها یا روی منحنی‌ها ثبت می‌شود. هر ردیف ممکن است برای طول فلش معین باشد و درون آن چند حالت برای سیستم بالابری یا فناوری‌های اختیاری قرار گیرد. معنی علائم اختصاری کنار نمودار را از راهنمای همان دفترچه بخوانید؛ یک علامت به‌ظاهر کوچک گاهی تفاوت دو حالت فنی است.

مرحله سوم: همیشه شعاع بحرانی را در نظر بگیرید

مثلاً اگر بار در شعاع ۲۰ متری برداشته می‌شود و در شعاع ۵۰ متری روی سقف قرار می‌گیرد، خواندن فقط ستون ۲۰ متر کافی نیست. اگر جابه‌جایی شامل چند نقطه یا تغییر محدوده حرکت باشد، همه موقعیت‌های مربوط باید در برنامه باربرداری کنترل شوند. همین اصل درباره حرکت کالسکه در امتداد فلش و شرایطی که نوسان بار می‌تواند فاصله افقی را تغییر دهد صدق می‌کند.

مرحله چهارم: از تفسیر دلخواه بین خانه‌ها خودداری کنید

اگر شعاع واقعی دقیقاً میان دو مقدار جدول باشد، نمی‌توان خودسرانه با میانگین‌گرفتن یا گردکردن رو به بالا ظرفیت مجاز جدیدی تعریف کرد. بعضی سازندگان روش درون‌یابی یا نحوه خواندن منحنی را مشخص می‌کنند؛ در غیاب دستورالعمل، باید از مسئول فنی و سند معتبر همان تجهیز پیروی شود. اعداد این راهنما فقط برای آشنایی با مفهوم رابطه شعاع و ظرفیت ارائه شده‌اند.

مرحله پنجم: ظرفیت مجاز را با وزن مؤثر بار مقایسه کنید

وزن خود قطعه تنها بخش مسئله است. نوع قلاب، بلوک قلاب، اسلینگ‌ها، شگل‌ها، اسپریدر و سایر ابزارهای اتصال می‌تواند در محاسبه وزن مؤثر و ظرفیت قابل‌استفاده نقش داشته باشد. اینکه وزن هر جزء از ظرفیت نمودار کسر شود یا قبلاً در تعریف ظرفیت لحاظ شده باشد، باید از دفترچه مدل استخراج شود؛ نباید بدون مراجعه به دستورالعمل یک قاعده یکسان را به تمام تاورکرین‌ها تعمیم داد.

مثال واقعی: جدول بار تاور کرین Potain MDT 219 J10

برای اینکه مطلب به چند تعریف عمومی محدود نماند، داده‌های مستند یک مدل واقعی را بررسی می‌کنیم. طبق صفحه رسمی سازنده، Potain MDT 219 J10 تا ۱۰ تن حداکثر ظرفیت نامی دارد و در پیکربندی فلش ۶۵ متری، ظرفیت انتهای فلش می‌تواند ۱٫۹ تن باشد. در فایل رسمی فنی Potain برای MDT 219 J10، بخش Load Curves نمودارهای وابسته به طول فلش و پیکربندی را نشان می‌دهد.

برای مقایسه قابل‌فهم، از ردیف فلش ۶۵ متری، حالت ۱۰ تنی دارای گزینه Potain Plus (P+)، در برگه EN 14439 C50-D50 استفاده کرده‌ایم. این انتخاب عمدی است، چون اگر حالت P+ روی دستگاه موجود نباشد یا فعال و مجاز نباشد، استفاده از این ردیف مجاز نیست و اعداد ردیف پایه متفاوت خواهد بود. جدول زیر برای آموزش خواندن منبع منتشر می‌شود و در هیچ شرایطی جایگزین نمودار مصوب همان جرثقیل در کارگاه نیست.

منبع داده: کاتالوگ رسمی Potain MDT 219 J10، برگه C50-D50، بخش Load Curves، فلش ۶۵ متری، ردیف ۱۰ تن با گزینه P+. همه اعداد برای یک وضعیت مشخص‌اند؛ قابلیت انتقال به مدل Potain 743 یا محصولات دیگر را ندارند.

در این مثال، اگر قطعه‌ای در شعاع ۵۰ متری قرار داشته باشد، رجوع به عنوان «۱۰ تن» و نتیجه‌گیری درباره ظرفیت آن نقطه اشتباه است. عدد جدول مربوط به شعاع ۵۰ متر ۳٫۱ تن است؛ علاوه بر آن، الزامات وزن متعلقات، شرایط محیطی و مدارک عملیاتی نیز باید بررسی شوند. درواقع عنوان مدل یک سرنخ برای شروع جستجو است، اما ستون شعاع پاسخ دقیق‌تری درباره نقطه موردنظر می‌دهد.

نکته دوم اینکه در همان کاتالوگ سازنده، برای فلش کوتاه‌تر یا آرایش متفاوت، منحنی‌ها تغییر می‌کنند. حتی هنگام استفاده از یک برند و مدل یکسان هم نمی‌توان گفت «همیشه در ۳۰ متر ظرفیت X است». ابتدا باید فلش، نصب و حالت باربرداری منطبق با سند حاضر در کارگاه تعیین شده باشد.

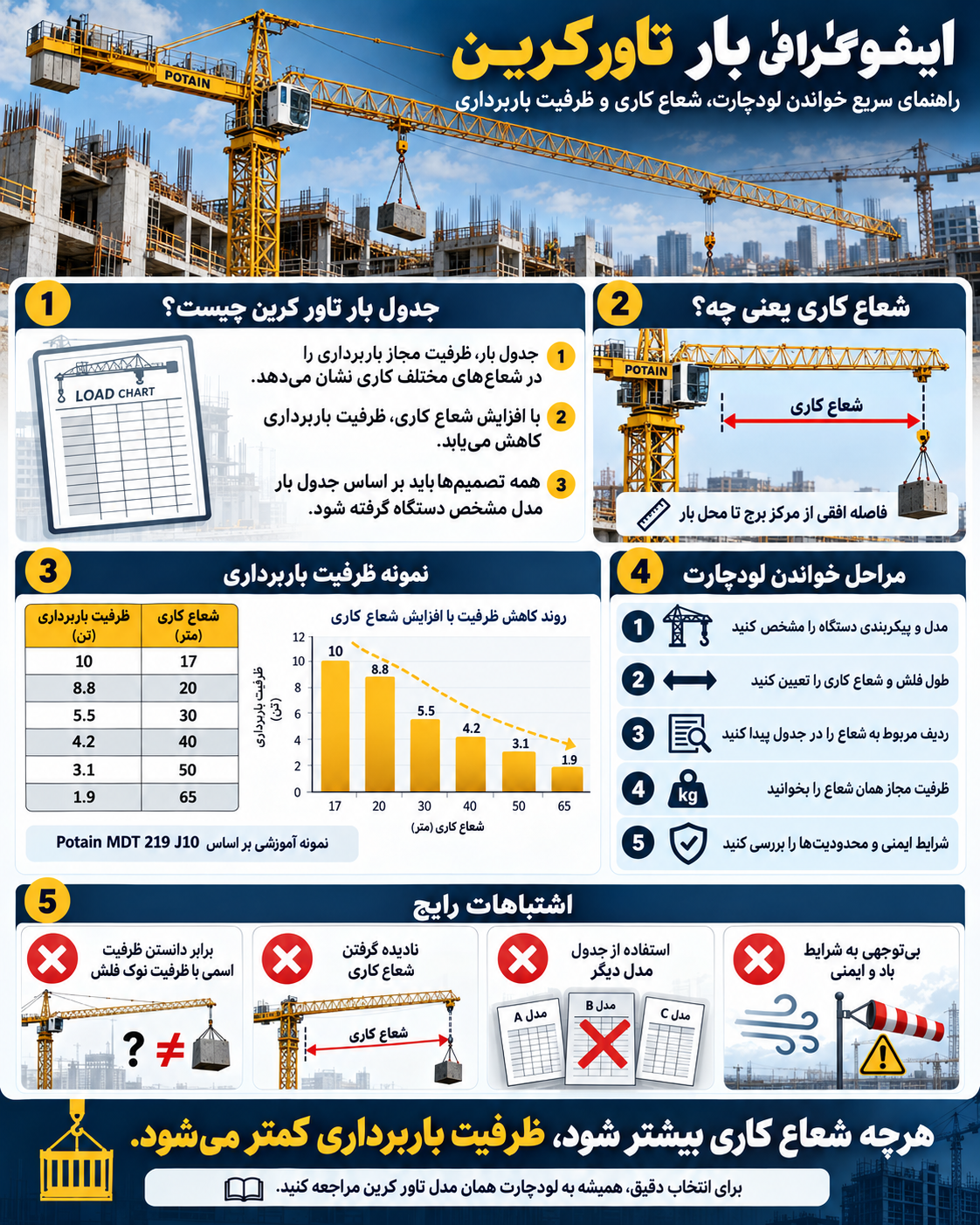

اینفوگرافی: تأثیر شعاع کاری بر ظرفیت باربرداری تاور کرین

نمودار زیر همان داده‌های جدول انتخابی را به‌صورت بصری نشان می‌دهد. هرچه قلاب در امتداد فلش از محور دوران دورتر می‌شود، ظرفیت مجاز در این مثال کاهش می‌یابد. طول نوارها بر پایه ظرفیت نسبی به بیشینه ۱۰ تن رسم شده است تا تفاوت اعداد با یک نگاه روشن شود.

ممکن است این کاهش ظرفیت، در نگاه اول فقط به رابطه ساده «وزن ضرب‌در شعاع» نسبت داده شود. مفهوم گشتاور بار برای فهم موضوع سودمند است، اما رفتار دستگاه به عوامل دیگری مانند مقاومت سازه، وضعیت موتور بالابر، آرایش قلاب و محدودیت‌های کنترلی وابسته است. به همین علت فرمول ساده ضرب ظرفیت در فاصله، روشی برای محاسبه لودچارت جدید نیست. فقط نمودار صادرشده توسط سازنده و تأییدشده برای پیکربندی واقعی مبنای مجاز کار است.

ظرفیت باربرداری تاور کرین ۸، ۱۰ و ۱۲ تن چه تفاوتی دارد؟

در جستجوهای فارسی عباراتی مانند «تاور کرین ۸ تن چند تن بار بلند می‌کند؟» یا «ظرفیت باربرداری نوک فلش تاور کرین ۱۲ تن» زیاد مطرح می‌شوند. پاسخ دقیق بدون مدل مشخص ممکن نیست. ظرفیت اسمی تنها یک شاخص است و دو دستگاه هم‌تناژ ممکن است در شعاع‌های ۳۰ یا ۵۰ متری منحنی کاملاً متفاوتی داشته باشند. حتی انتخاب طول فلش بلندتر ممکن است توان انتهایی را تغییر دهد.

برای نمونه، در صفحات محصول طاهابازار، مدل تاور کرین ۱۰ تن Potain مدل 743 با فلش ۴۵ متری و مقدار درج‌شده بار نوک فلش ۱۸۰۰ کیلوگرم معرفی شده است. همچنین صفحه تاور کرین ۱۲ تن Potain مدل H30/23 طول فلش ۶۰ متر و بار نوک فلش ۲۳۰۰ کیلوگرم را ثبت کرده است. این‌ها اطلاعات فهرست محصول‌اند، نه جایگزین دفترچه باربرداری تأییدشده؛ قابلیت مقایسه عملیاتی فقط پس از کنترل اسناد مدل و شرایط نصب وجود دارد.

در صفحه تاور کرین ۸ تن Liebherr مدل 130HC نیز دسته‌بندی ظرفیت هشت‌تنی ثبت شده است، اما برخی واحدهای ویژگی‌های سایت با هم سازگار نیستند. بنابراین برای این مدل از بازنشر عدد نوک فلش به‌عنوان داده تأییدشده خودداری می‌کنیم و پیشنهاد می‌کنیم قبل از تصمیم فنی، برگه اصلی سازنده یا گزارش فنی معتبر درخواست شود.

آیا تاور کرین ۱۲ تن همیشه از مدل ۱۰ تن بهتر است؟

خیر. عبارت «بهتر» بدون تعریف نیاز پروژه معنی دقیقی ندارد. شاید یک مدل ۱۰ تنی با فلش متناسب و منحنی بار مناسب، در نقطه موردنیاز شما کاراتر از دستگاهی با عنوان ۱۲ تن و آرایش دیگر باشد. برعکس، اگر کارگاه بارهای سنگین‌تر را در نواحی دور از محور جابه‌جا می‌کند، مدل بزرگ‌تر با لودچارت معتبر ممکن است مناسب‌تر باشد. هزینه استقرار، تعداد سکشن‌های موردنیاز، ارتفاع قلاب و محدودیت‌های نصب نیز باید در کنار ظرفیت دیده شوند.

وزن واقعی بار و متعلقات؛ عددی که نباید فراموش شود

یکی از پرتکرارترین اشتباهات در تحلیل ظرفیت، توجه به وزن مصالح یا قطعه بدون بررسی وسایل اتصال و باربرداری است. اگر وزن یک قطعه فولادی روی نقشه ۲٫۵ تن باشد، این عدد لزوماً همان وزن مؤثر برای مقایسه با ظرفیت جدول نیست. بسته به نوع بار، ممکن است اسلینگ زنجیری، تسمه، شگل، تیر تعادل یا تجهیزات دیگری استفاده شود که خود جرم دارند و به قلاب متصل می‌شوند.

در برنامه باربرداری باید وزن قطعه از مرجع قابل اتکا استخراج شود. وزن درج‌شده روی نقشه ساخت، پلاک تجهیز، محاسبه مهندسی یا باسکول معتبر می‌تواند مبنا باشد؛ حدس‌زدن وزن از روی ظاهر بار قابل قبول نیست. سپس وزن تجهیزات جانبی و روش اتصال بررسی می‌شود و مشخص می‌گردد عدد مجاز کاتالوگ دقیقاً شامل چه اجزایی هست یا نیست. برخی نمودارها بار خالص قابل‌بلندکردن را می‌دهند و برخی اصطلاحات متفاوتی دارند؛ برداشت درست باید با دستورالعمل همان سازنده هماهنگ شود.

مرکز ثقل بار نیز مهم است. قطعه‌ای که وزن آن در محدوده مجاز قرار دارد، اگر اتصال نامتعادل یا مرکز ثقل نامناسب داشته باشد می‌تواند هنگام بلندشدن بچرخد یا نوسان کند. طول و زاویه اسلینگ‌ها، ظرفیت تک‌تک متعلقات و کنترل مسیر انتقال از مسائل مستقل ایمنی هستند و فقط با داشتن یک مقدار ظرفیت از لودچارت حل نمی‌شوند. بنابراین تأیید «توان دستگاه» باید در کنار تأیید «روش باربرداری» انجام شود.

باد، ارتفاع و شرایط سایت چه اثری بر استفاده از لودچارت دارند؟

نمودار ظرفیت ممکن است برای شرایط مرجع مشخص تنظیم شده باشد. اما در کارگاه واقعی، باد، شکل و سطح بار، مسیر حرکت، تجهیزات نصب‌شده و وضعیت دستگاه می‌توانند محدودیت‌های بیشتری ایجاد کنند. به‌ویژه حمل قطعات سبک اما با سطح بادگیر زیاد، مانند پنل‌های بزرگ یا قالب‌های صفحه‌ای، فقط با وزن قطعه قابل ارزیابی نیست؛ نیروی باد و امکان چرخش بار نیز باید در طرح کنترل شود.

آستانه سرعت مجاز باد یک عدد ثابت و قابل تعمیم به همه تاورکرین‌ها نیست. میزان مجاز به مدل، پیکربندی، دفترچه سازنده، شرایط عملیاتی و نوع بار وابسته است. در شرایط باد یا پیش‌بینی هوای نامساعد، مسئول عملیات باید به دستورالعمل دستگاه و ارزیابی ریسک مراجعه کند. حتی اگر وزن بار با ظرفیت جدول سازگار باشد، ممکن است شرایط هوا ادامه عملیات را غیرمجاز کند.

ارتفاع قلاب را هم نباید با شعاع اشتباه گرفت. افزایش ارتفاع آزاد برج، نصب مهارهای سازه‌ای یا تغییر تعداد سکشن‌ها تابع محدودیت‌های طراحی دکل و پایه است. این پارامترها مستقل از جدول ظرفیت افقی بررسی می‌شوند. در زمان برنامه‌ریزی، مسائل استقرار، فاصله با ساختمان‌های اطراف، بارهای وارده بر فونداسیون، تداخل گردش فلش و ایمنی افراد حاضر در مسیر بار نیز باید توسط متخصص کنترل شوند.

استانداردها و مقررات ایمنی مانند راهنمای سازمان OSHA بر استفاده از جدول بار متناسب با پیکربندی واقعی، دسترسی اپراتور به دستورالعمل، تعیین وزن بار و رعایت محدودیت‌های باد تأکید می‌کنند. رعایت مقررات لازم‌الاجرای محل پروژه و الزامات ملی نیز ضروری است؛ ارجاع به منابع خارجی به معنای جایگزینی قوانین محلی نیست.

سه مثال آموزشی از انتخاب ظرفیت در پروژه ساختمانی

برای فهم عملی‌تر موضوع، سه سناریوی فرضی را مرور می‌کنیم. اعداد وزن و موقعیت این مثال‌ها صرفاً برای آموزش منطق بررسی هستند و بدون بازبینی کامل شرایط، نتیجه عملیاتی یا مجوز باربرداری تولید نمی‌کنند. در دو مثال نخست به اعداد نمونه رسمی Potain در بخش قبل ارجاع می‌دهیم؛ مدل سوم تنها برای نشان‌دادن اهمیت مدارک مطرح شده است.

این مثال‌ها روشن می‌کنند که انتخاب تاورکرین باید از نقشه عملیات و وزن واقعی بارها آغاز شود. توصیه به «مدل ۱۰ تن برای فلان تعداد طبقه» بدون دانستن شعاع، ارتفاع و نوع بار، توصیه فنی کاملی نیست. اگر تجهیزات در چند فاز پروژه تغییر می‌کنند، طرح باربرداری نیز باید متناسب با آن بازبینی شود.

اشتباهات رایج هنگام خواندن جدول بار تاور کرین

1. تعمیم تناژ اسمی به همه شعاع‌ها: این خطا رایج‌ترین دلیل سوءبرداشت است. عدد حداکثری معمولاً فقط برای شرایط محدودی قابل استفاده است و با افزایش شعاع ممکن است به میزان قابل توجهی کاهش یابد.
2. استفاده از جدول مدل مشابه: نام نزدیک یا ظرفیت اسمی یکسان، به معنای برابر بودن طراحی و منحنی بار نیست. جدول باید متعلق به دستگاه مشخص با پیکربندی واقعی باشد.
3. نادیده گرفتن طول فلش: بازوی ۴۵ و ۶۵ متری در یک خانواده محصول می‌توانند جداول مختلفی داشته باشند. طول نصب‌شده باید با ردیف انتخابی کاملاً تطابق داشته باشد.
4. انتخاب عدد مربوط به آپشن فعال‌نشده: در برخی منابع چند منحنی پایه و اختیاری دیده می‌شود. حالت Potain Plus در مثال ما فقط وقتی معتبر است که شرایط استفاده از آن فراهم و تأیید شده باشد.
5. اشتراک‌گذاشتن عدد بار نوک فلش بدون شعاع: گفتن «ظرفیت انتهایی ۲ تن» بدون مشخص‌کردن طول فلش و وضعیت تجهیز، تصویر کاملی از توان دستگاه نمی‌دهد.
6. حساب‌نکردن وسایل اتصال: وزن قلاب، بلوک قلاب، اسلینگ و ابزار باربرداری بسته به تعریف سند سازنده می‌تواند بر ظرفیت قابل استفاده اثر بگذارد.
7. بررسی‌نکردن مسیر انتقال: کنترل فقط محل برداشت کافی نیست؛ نقطه مقصد، بیشترین شعاع و موقعیت‌های حساس بین راه نیز اهمیت دارند.
8. غفلت از شرایط باد: قرار گرفتن بار زیر عدد جدول به معنی مجازبودن عملیات در هر سرعت باد یا برای هر سطح بادگیر نیست.
9. محاسبه ظرفیت با یک فرمول جایگزین: رابطه گشتاور ابزار فهم فیزیکی است، نه روش استخراج ظرفیت مجاز مدل خاص. نمودار تولیدکننده مبنای تصمیم است.
10. بی‌توجهی به داده‌های اشتباه فروشگاهی: خطای درج واحد در سایت فروش ممکن است رخ دهد. برای عملیات ایمنی‌حساس، جدول رسمی و مدارک فنی معتبر باید مرجع باشند.

آیا می‌توان با تقسیم گشتاور بر شعاع ظرفیت را محاسبه کرد؟

در فیزیک پایه، گشتاور برابر حاصل‌ضرب نیرو در بازوی عمود آن است و این رابطه توضیح می‌دهد چرا افزایش فاصله مهم است. اما دستگاه واقعی دارای محدودیت‌های متنوع طراحی، عملکرد و تنظیمات است که در یک گشتاور ثابت خلاصه نمی‌شوند. اگر برای جرثقیل مشخص جدول رسمی وجود دارد، استفاده از فرمول ساده به‌جای آن روشی مجاز برای تعیین ظرفیت نیست. به‌ویژه تغییر حالت بالابری یا تنظیمات محدودکننده ممکن است قواعد جداگانه‌ای داشته باشد.

چک‌لیست قبل از مقایسه مشخصات یا انتخاب تاور کرین

خریدار یا مدیر پروژه می‌تواند پیش از مذاکره با تأمین‌کننده این اطلاعات را جمع‌آوری کند. این چک‌لیست جای بازرسی ایمنی یا برنامه باربرداری نیست، بلکه کمک می‌کند درخواست فنی مبهم نباشد و مدل‌ها بر پایه معیارهای مشابه بررسی شوند.

اگر برای پروژه در مرحله برنامه‌ریزی خرید هستید، می‌توانید ظرفیت‌ها و برندهای مختلف را در دسته‌بندی تاور کرین طاهابازار ببینید؛ اما درخواست خود را با داده‌های همین چک‌لیست کامل کنید. این شیوه از ارسال استعلام مبهم مانند «یک تاور ۱۰ تن می‌خواهم» مفیدتر است، چون فروشنده و تیم فنی می‌توانند درباره فلش، ارتفاع، متعلقات و مدارک واقعی صحبت کنند.

سؤالات متداول درباره جدول بار و ظرفیت تاور کرین

جمع‌بندی؛ لودچارت را پیش از انتخاب تناژ بخوانید

مهم‌ترین پیام این راهنما ساده است: «تاور کرین ۱۰ تن» به معنای «۱۰ تن در همه نقاط فلش» نیست. ظرفیت واقعی در هر شعاع وابسته به مدل و پیکربندی است. در مثال رسمی MDT 219 J10 دیدیم که در حالت انتخابی، ظرفیت از ۱۰ تن در شعاع ۱۷ متر به ۱٫۹ تن در شعاع ۶۵ متر می‌رسد. بدون توجه به این تفاوت، مقایسه ظرفیت‌ها و حتی تصمیم اقتصادی برای خرید می‌تواند اشتباه باشد.

برای ارزیابی اولیه، نخست وزن واقعی بارها، شعاع‌های برداشت و تخلیه، طول فلش، ارتفاع موردنیاز و محدودیت‌های محیطی را مشخص کنید. سپس به دنبال مدلی باشید که لودچارت معتبر آن پاسخگوی نیاز پروژه باشد. صرف برخورداری از ظرفیت نامی بالاتر، یا انتخاب برند مشهور، جای این مقایسه را نمی‌گیرد. همچنین به یاد داشته باشید که اعداد دفترچه تنها یکی از اجزای طراحی و تأیید برنامه باربرداری هستند.
