تجهیزات قالببندی بتن از مهمترین ملزومات اجرای سازههای بتنی هستند که برای شکلدهی، نگهداری و مهار بتن تازه تا زمان رسیدن به مقاومت اولیه مورد استفاده قرار میگیرند. انتخاب صحیح قالب بتن و تجهیزات پشتیبان آن، نقش مهمی در کیفیت سطح بتن، دقت ابعاد سازه و ایمنی عملیات اجرایی دارد.
تجهیزات قالببندی شامل انواع قالب فلزی بتن، سیستم قالببندی مدولار، سولجر، جک سقفی، داربست مثلثی، قالبهای خاص تونل و نیوجرسی و سایر اجزای مورد نیاز برای اجرای قالببندی هستند.
در زمان خرید تجهیزات قالببندی باید عواملی مانند نوع سازه، ابعاد قالب، ضخامت ورق، وزن تجهیزات، ظرفیت باربری، ارتفاع مورد نیاز، تعداد دفعات استفاده و سازگاری قطعات را بررسی کرد.
در طاهابازار میتوانید انواع تجهیزات قالببندی از برندهایی مانند تنها پولاد، قالب بتن تبریز صنعت، کاریران و سپاهان قالب را مشاهده و مشخصات محصولات را با یکدیگر مقایسه کنید.
قالب فلزی بتن
برای شکلدهی بتن در بخشهای مختلف سازه با ابعاد و لبههای متفاوت.
سیستم قالببندی مدولار
برای اجرای قالببندی با پنلها و اجزای قابل ترکیب.
سولجر قالببندی
برای مهار و پشتیبانی سیستم قالببندی در طرحهای اجرایی متناسب.
جک سقفی
برای پشتیبانی و نگهداری موقت قالب سقف و اجزای مرتبط.
داربست مثلثی
برای ایجاد سازه پشتیبان موقت در عملیات قالببندی و اجرای بتن.

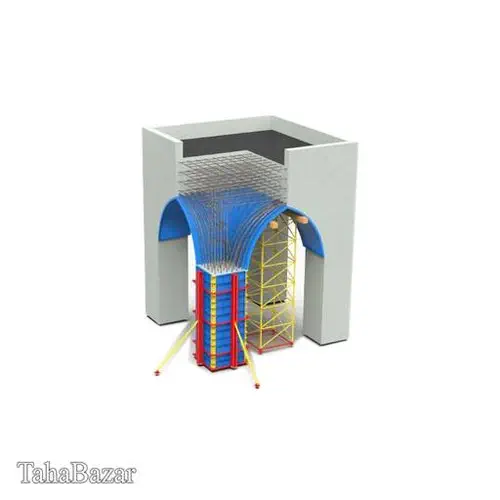

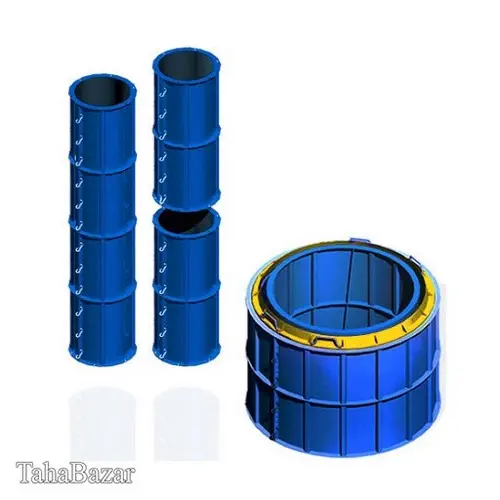

قالبهای خاص بتنی
شامل قالب تونل، تونل لاینینگ، نیوجرسی و قالبهای بالارونده.
تجهیزات قالببندی بتن چیست؟
قالببندی مجموعهای از عملیات و تجهیزات مورد استفاده برای ایجاد شکل و ابعاد مورد نظر در سازه بتنی است. قالبها بتن تازه را در محدوده مشخص نگه میدارند و تجهیزات پشتیبان، نیروهای واردشده به مجموعه را مطابق طراحی مهار و منتقل میکنند.
این تجهیزات در اجرای فونداسیون، ستون، دیوار، تیر، سقف، پل، تونل و سازههای خاص کاربرد دارند. انتخاب نوع قالب به ابعاد سازه، فشار بتن تازه، شرایط اجرا و تعداد دفعات استفاده بستگی دارد.
در یک سیستم قالببندی مناسب، علاوه بر کیفیت پنلها، اتصالات، مهارها، جکها و تکیهگاهها نیز اهمیت دارند. هماهنگی این اجزا به اجرای دقیقتر و ایمنتر عملیات بتنریزی کمک میکند.
انواع تجهیزات قالببندی

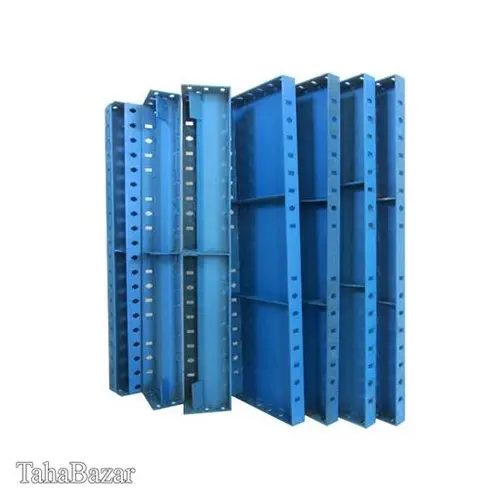

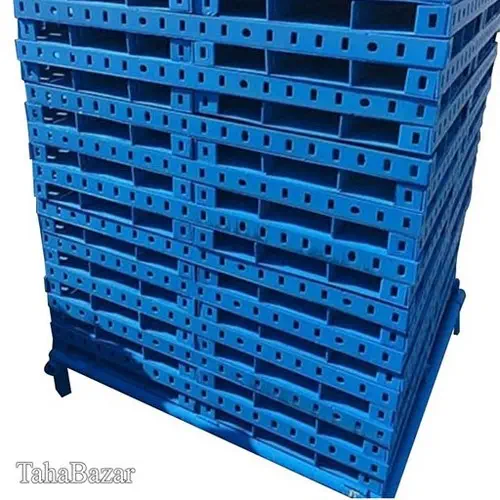

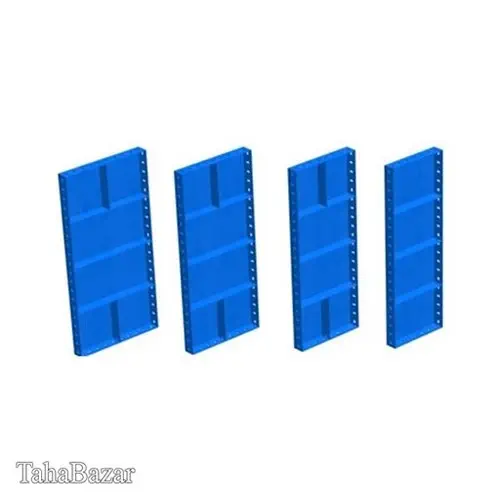

۱. قالب فلزی بتن
قالب فلزی بتن از تجهیزات پرکاربرد در پروژههای ساختمانی و عمرانی است. این قالبها برای شکلدهی بتن در ابعاد مشخص مورد استفاده قرار میگیرند و با توجه به طراحی و کیفیت ساخت میتوانند در چندین مرحله اجرایی استفاده شوند.
قالبهای فلزی تسمهای در ابعاد مختلف تولید میشوند. برای انتخاب آنها باید طول، عرض، ضخامت ورق، نوع لبه، کیفیت جوشکاری و وزن قالب را بررسی کرد.
در محصولات طاهابازار، نمونههایی از قالب فلزی بتن با ابعاد ۱۰، ۱۵، ۲۰، ۲۵، ۳۰ و ۳۵ در ۱۰۰ سانتیمتر و لبه پنج مشاهده میشود.

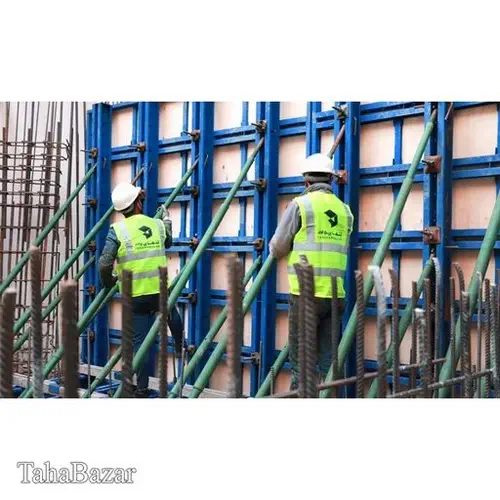

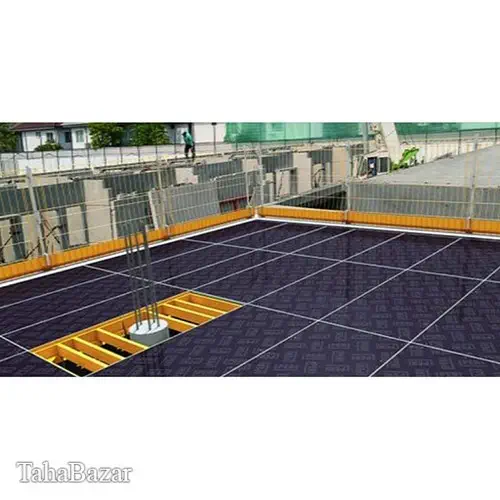

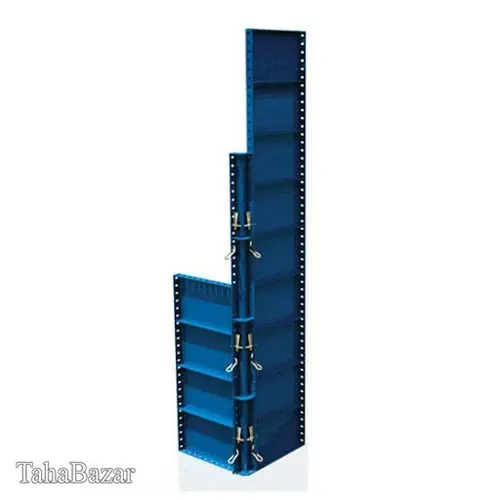

۲. سیستم قالببندی مدولار
سیستم قالببندی مدولار از پنلها و قطعاتی تشکیل میشود که قابلیت ترکیب و اتصال در چیدمانهای مختلف را دارند. این ویژگی به اجرای قالببندی در ابعاد و شکلهای متفاوت کمک میکند.
در این سیستم، نوع اتصال، طراحی لبهها، ابعاد پنلها، تجهیزات مهار و سازگاری اجزا باید متناسب با نقشه اجرایی انتخاب شوند.
در طاهابازار دو نمونه از سیستم قالببندی مدولار بتنی تنها پولاد، شامل مدل نوع جوشی و مدل لبه خم، عرضه شدهاند.

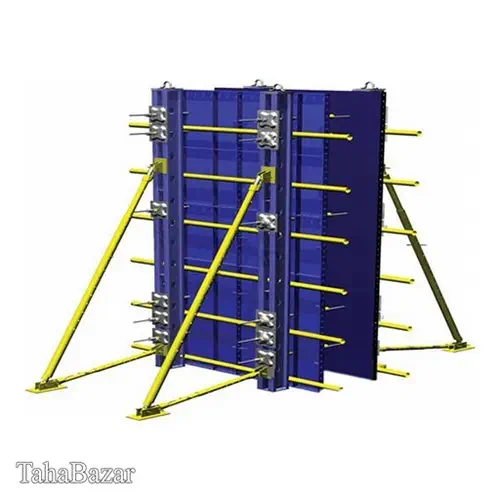

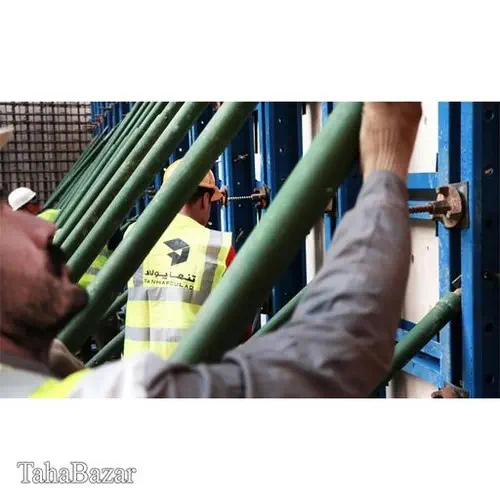

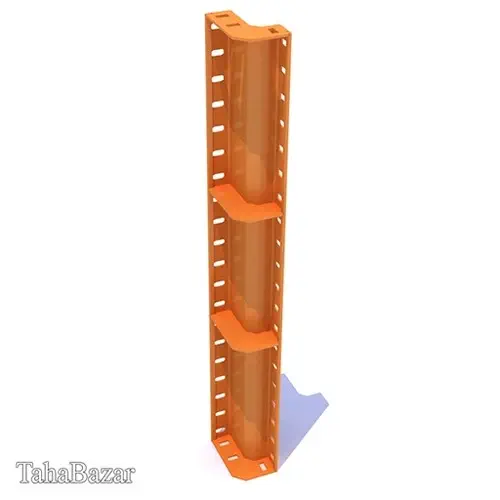

۳. سولجر قالببندی
سولجر یا سیستم مهار فشار قالببندی یکی از اجزای مورد استفاده برای پشتیبانی و مهار مجموعه قالب است. این قطعه با توجه به طراحی سیستم، در کنار سایر اجزای مهاربندی به حفظ موقعیت و پایداری قالب کمک میکند.
طول سولجر، محل اتصال، وزن قطعه و سازگاری آن با سایر تجهیزات از معیارهای مهم انتخاب هستند.
در محصولات تنها پولاد طاهابازار، سولجرهایی با طولهای ۱۰۰، ۱۵۰، ۲۰۰، ۲۵۰، ۳۰۰ و ۴۰۰ سانتیمتر قابل مشاهده هستند.

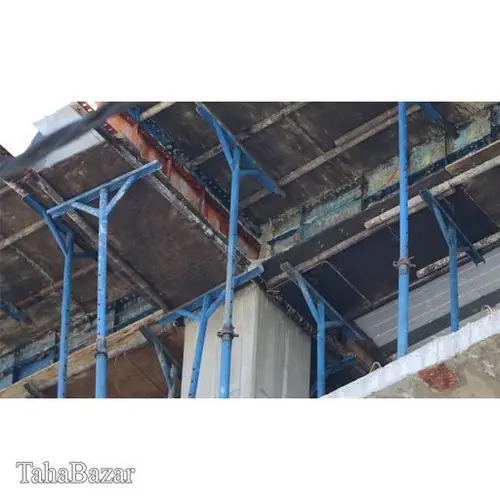

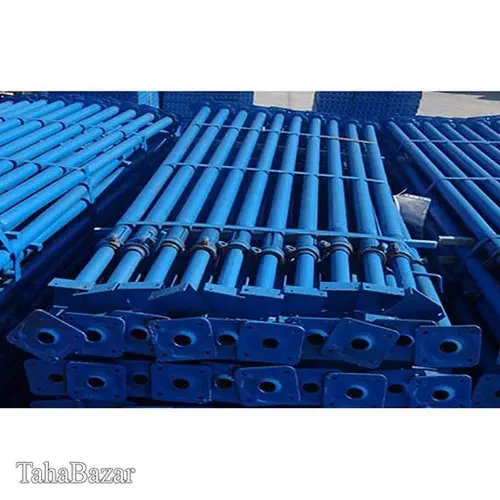

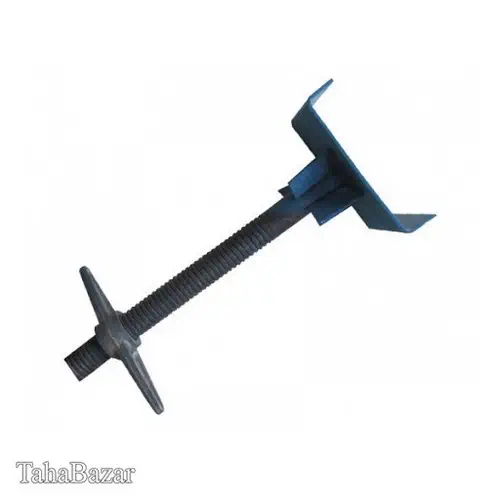

۴. جک سقفی
جک سقفی برای پشتیبانی موقت از قالب سقف و اجزای سازهای مورد استفاده در مرحله اجرا کاربرد دارد. این جکها معمولاً از اجزای قابل تنظیم تشکیل شدهاند و باید متناسب با ارتفاع و بار طراحیشده انتخاب شوند.
جکهای سقفی از نظر طول، نوع کفی و شکل سرجک با یکدیگر تفاوت دارند. در دسته محصولات طاهابازار مدلهای زیر مشاهده میشوند:
- جک سقفی ثابت در طولهای ۳٫۵، ۴ و ۴٫۵ متر؛
- جک سقفی متحرک با کفی ساده؛
- جک سقفی متحرک با کفی U شکل؛
- جک سقفی متحرک با سری صلیبی یا T شکل؛

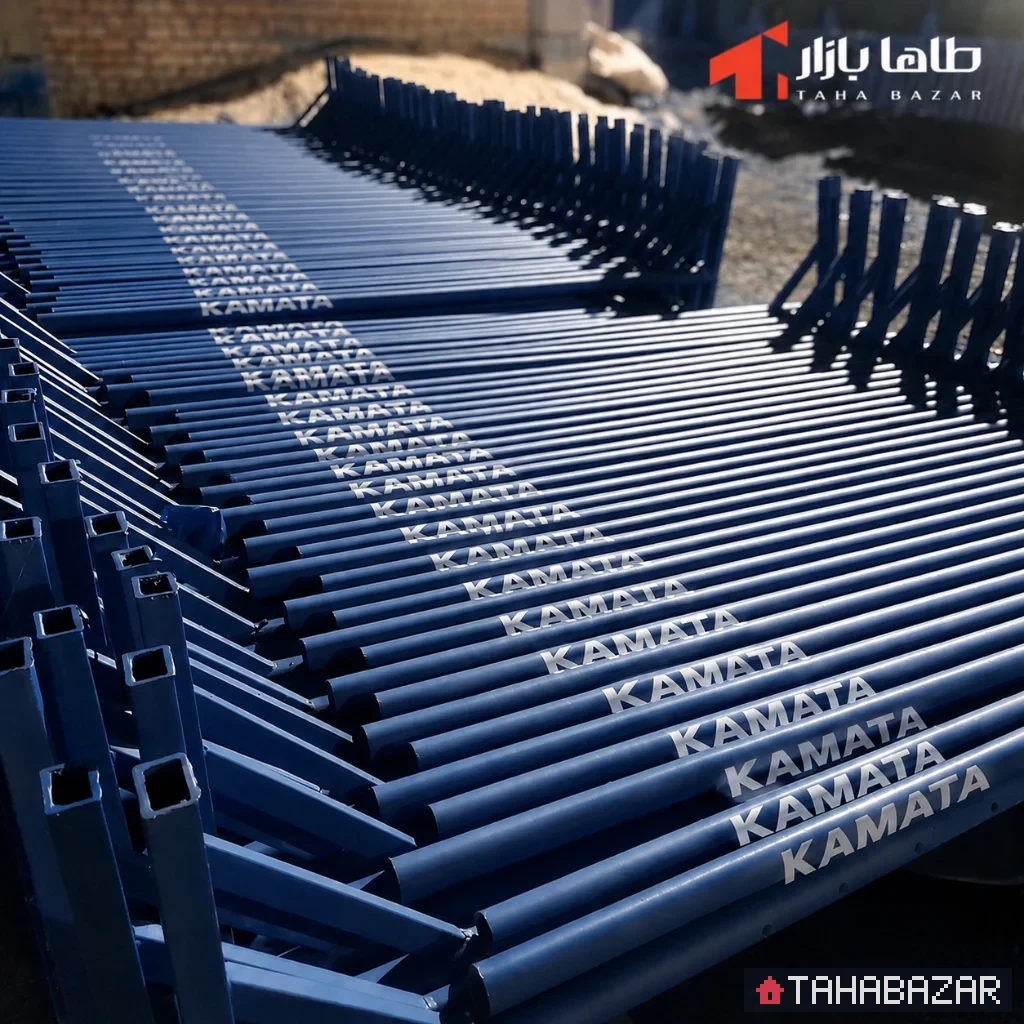

- جک سقفی صلیبی پنج متری سپاهان قالب.

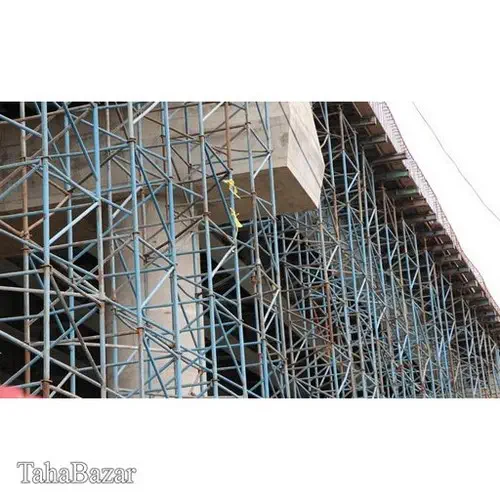

۵. داربست مثلثی یا اسکافلد مثلثی
داربست مثلثی یکی از سیستمهای پشتیبان موقت است که در برخی عملیات قالببندی و اجرای سازههای بتنی به کار میرود. انتخاب این تجهیزات باید بر اساس ارتفاع، آرایش پایهها، مهاربندی، اتصالات و بارهای واردشده انجام شود.
در محصولات طاهابازار، نمونههای داربست مثلثی تنها پولاد با ابعاد ۱۲۰ در ۵۰، ۱۲۰ در ۷۵ و ۱۲۰ در ۱۰۰ سانتیمتر ثبت شدهاند.

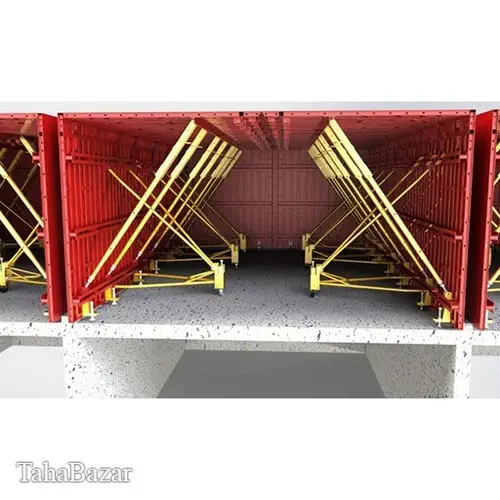

۶. قالب تونل فرم
قالب تونل فرم برای اجرای همزمان یا یکپارچه بخشهایی از سازه بتنی در پروژههای دارای سیستم ساخت تونلی طراحی میشود. این روش در صورت تناسب با نقشه سازه و برنامه اجرایی میتواند به تکرارپذیری عملیات قالببندی کمک کند.
در این گروه باید ابعاد پروژه، نقشه قالب، نحوه مونتاژ، حمل، بازکردن قالب و شرایط اجرایی بررسی شوند.
۷. قالب لارج پنل
قالب لارج پنل از قالبهای بزرگابعاد است که در پروژههایی با سطوح گسترده بتنریزی مورد استفاده قرار میگیرد. طراحی پنل، ابعاد، وزن، روش حمل و تجهیزات مهار آن باید با شرایط پروژه هماهنگ باشد.

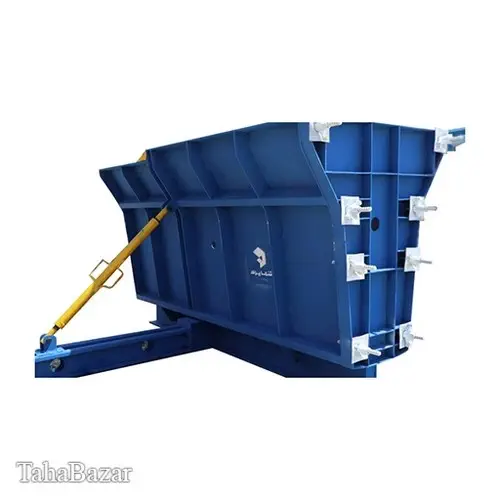

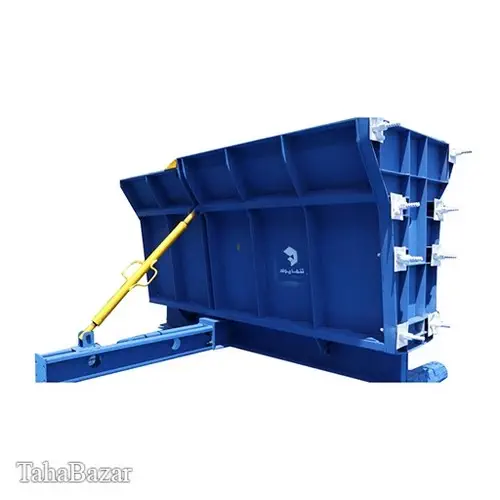

۸. قالب بتن نیوجرسی
قالب نیوجرسی برای تولید قطعات بتنی جداکننده و حفاظتی مورد استفاده قرار میگیرد. در انتخاب این قالب باید شکل مقطع، ابعاد قطعه، طول قالب، نحوه بازکردن و کیفیت سطح نهایی بتن بررسی شود.
در طاهابازار سه تیپ از قالب بتن نیوجرسی تنها پولاد ثبت شده است.

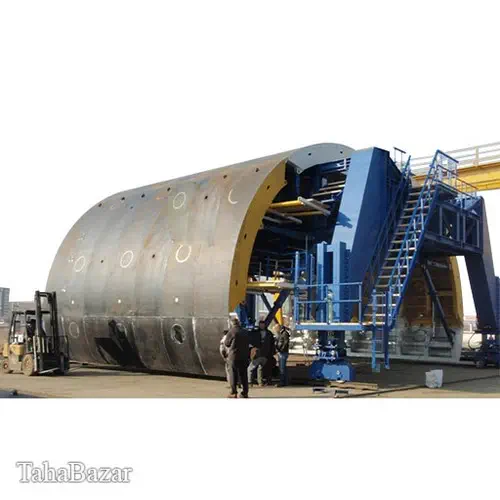

۹. قالب تونل لاینینگ و قالب بالارونده
قالب تونل لاینینگ برای اجرای پوشش بتنی تونل استفاده میشود و طراحی آن به هندسه تونل و روش اجرای پروژه وابسته است. در محصولات طاهابازار نمونههایی با طول شش، نه و دوازده متر مشاهده میشود.

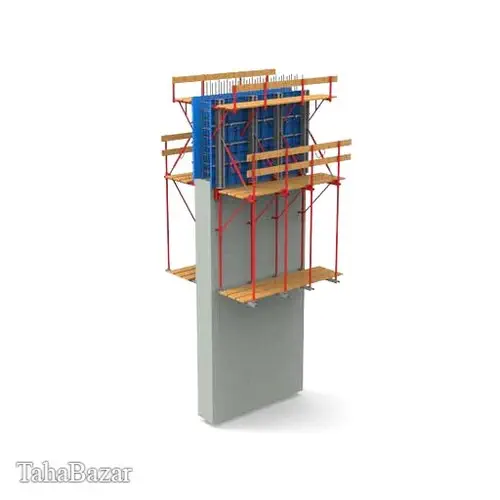

قالب بالارونده نیز در پروژههایی کاربرد دارد که عملیات قالببندی در ارتفاع و در مراحل متوالی اجرا میشود. طراحی، مهار و نحوه جابهجایی این قالبها باید مطابق دستورالعمل فنی سازنده و نقشه اجرایی باشد.
مشخصات فنی مهم در خرید تجهیزات قالببندی
جنس و ضخامت ورق قالب
جنس فولاد، ضخامت ورق، کیفیت لبهها و اتصالات در دوام و عملکرد قالب فلزی تأثیرگذار هستند. در مشخصات محصول باید جنس واقعی و ضخامت اعلامشده توسط تولیدکننده بررسی شود.
ابعاد و وزن قالب
طول، عرض و وزن قالب بر نحوه جابهجایی، انبارداری، نصب و تعداد نیروی مورد نیاز برای اجرا اثر دارند. ابعاد باید با نقشه قالببندی و هندسه عضو بتنی هماهنگ باشند.
ظرفیت باربری جک و تجهیزات پشتیبان
ظرفیت باربری یکی از مهمترین مشخصات جک سقفی و داربستهای پشتیبان است. مقدار اعلامشده باید با شرایط واقعی نصب، ارتفاع، فاصله پایهها، مهاربندی و بارهای اجرایی تطبیق داده شود.
طول و نوع اتصال سولجر
در انتخاب سولجر باید طول قطعه، محل اتصال، وزن و سازگاری آن با سیستم قالببندی بررسی شود. انتخاب صرفاً براساس طول، بدون بررسی طراحی مهار، کافی نیست.
کیفیت ساخت و قابلیت استفاده مجدد
کیفیت جوش، یکنواختی سطح، سلامت اتصالات و امکان تعمیر و نگهداری از معیارهای مهم ارزیابی تجهیزات هستند. قابلیت استفاده مجدد نیز باید با توجه به وضعیت واقعی قطعه و دستورالعمل سازنده بررسی شود.
مقایسه مشخصات واقعی برخی تجهیزات قالببندی طاهابازار
جدول زیر بخشی از مشخصات درجشده در صفحات محصولات را نشان میدهد. این اطلاعات برای مقایسه اولیه محصولات مفید هستند.
| محصول |
مشخصات ثبتشده |
برند |
| قالب فلزی بتن ۲۰×۱۰۰ لبه ۵ جوش |
فولاد ST37 فولاد مبارکه، ضخامت ۳ میلیمتر، وزن ۸ کیلوگرم |
سپاهان قالب |
| قالب بتن تسمهای ۲۰×۱۰۰ لبه ۵ |
فلزی، ضخامت ۳ میلیمتر، وزن ۹٫۵ کیلوگرم |
قالب بتن تبریز صنعت |
| سولجر ۱۰۰ سانتیمتری |
وزن ۱۲ کیلوگرم |
تنها پولاد |
| سولجر ۴۰۰ سانتیمتری |
وزن ۵۲ کیلوگرم |
تنها پولاد |
| داربست مثلثی ۱۲۰×۵۰ |
وزن ۸٫۶ کیلوگرم |
تنها پولاد |
| جک سقفی ثابت ۳٫۵ متری |
ظرفیت اعلامشده در صفحه محصول: ۱۵۰۰ کیلوگرم |
تنها پولاد |
| جک سقفی متحرک کفی U شکل ۳٫۵ متری |
ظرفیت اعلامشده در صفحه محصول: ۱۵۰۰ کیلوگرم |
تنها پولاد |
| جک سقفی صلیبی پنج متری |
وزن ۲۱٫۲ کیلوگرم؛ ابعاد کفشک ۵۰ سانتیمتر |
سپاهان قالب |
نکته فنی مهم:
مشخصات جدول از صفحات محصولات استخراج شدهاند. ظرفیت درجشده در صفحه محصول بهتنهایی جایگزین محاسبات مهندسی و تعیین بار مجاز در شرایط واقعی نصب نیست. پیش از استفاده باید مدارک فنی سازنده و شرایط طراحی سیستم بررسی شوند.
معرفی محصولات تجهیزات قالببندی طاهابازار
برای مشاهده همه محصولات، مشخصات و شرایط استعلام قیمت به
دسته تجهیزات قالببندی طاهابازار
مراجعه کنید.
قیمت تجهیزات قالببندی بتن به چه عواملی بستگی دارد؟
قیمت تجهیزات قالببندی براساس نوع محصول، مشخصات فنی، کیفیت ساخت و شرایط تأمین تعیین میشود. به همین دلیل، برای مقایسه قیمتها باید محصولات همنوع و دارای مشخصات نزدیک را بررسی کرد.
۱. جنس و ضخامت ورق
در قالبهای فلزی، جنس فولاد، ضخامت ورق و کیفیت ساخت از عوامل مهم در تعیین قیمت هستند.
۲. ابعاد و وزن تجهیزات
طول، عرض، ضخامت، وزن و میزان مواد مصرفی در ساخت قالب، جک و تجهیزات پشتیبان میتوانند بر قیمت اثر بگذارند.
۳. نوع طراحی و ساخت
قالب مدولار، قالب جوشی، قالب لبه خم، قالب تونل و قالبهای خاص از نظر طراحی و روش ساخت یکسان نیستند و قیمت آنها نیز متفاوت است.
۴. ظرفیت و مشخصات جکها
در جک سقفی باید طول، ظرفیت اعلامشده، نوع سرجک، کفی و کیفیت اجزای تنظیمکننده بررسی شوند.
۵. برند و کیفیت تولید
کیفیت مواد اولیه، دقت ساخت، جوشکاری، کنترل کیفیت و خدمات تأمینکننده در ارزش خرید تجهیزات تأثیر دارند.
۶. تعداد سفارش و هزینه حمل
در خرید پروژهای، تعداد قطعات، حجم بار، محل تحویل و شرایط حمل نیز باید در محاسبه هزینه نهایی لحاظ شوند.
استعلام قیمت روز:
قیمت برخی محصولات در سایت بهصورت تماس برای استعلام نمایش داده میشود. برای دریافت قیمت دقیق، مدل محصول، ابعاد، تعداد مورد نیاز و محل تحویل را مشخص کنید.
راهنمای خرید تجهیزات قالببندی
انتخاب قالب متناسب با نوع سازه
پیش از خرید، مشخص کنید قالب برای فونداسیون، ستون، دیوار، سقف، تونل یا قطعات بتنی خاص استفاده خواهد شد. هندسه عضو و نقشه قالببندی باید مبنای انتخاب باشند.
بررسی ابعاد و ضخامت قالب
ابعاد پنل، ضخامت ورق و نوع لبه را با نقشه اجرایی تطبیق دهید. قالبی که از نظر ابعاد با پروژه هماهنگ نباشد میتواند به برشکاری و اتصالات اضافی منجر شود.
بررسی سیستم مهار و پشتیبانی
جک سقفی، سولجر و داربست مثلثی باید بهصورت یک مجموعه هماهنگ با قالب و براساس محاسبات فنی انتخاب شوند.
بررسی قابلیت استفاده مجدد
اگر قالب قرار است در چند مرحله مورد استفاده قرار گیرد، کیفیت سطح، سلامت لبهها، مقاومت اتصالات و امکان نگهداری آن اهمیت بیشتری پیدا میکند.
مقایسه مشخصات محصولات
پیش از خرید، اطلاعات فنی محصولات مشابه را کنار یکدیگر قرار دهید و علاوه بر قیمت، وزن، ابعاد، جنس، ظرفیت و شرایط تأمین را مقایسه کنید.
نکات ایمنی در استفاده از تجهیزات قالببندی
- طراحی و اجرای قالببندی باید توسط افراد دارای صلاحیت فنی انجام شود.
- فشار بتن تازه و بارهای اجرایی باید در محاسبات قالب و سیستم پشتیبان لحاظ شوند.
- جکها باید روی سطح مناسب و مطابق طرح اجرایی نصب و مهار شوند.
- از قطعات ترکخورده، خمشده یا دارای جوش آسیبدیده استفاده نکنید.
- اتصالات، پینها و مهارها پیش از بتنریزی کنترل شوند.
- ظرفیت مجاز تجهیزات و دستورالعمل تولیدکننده رعایت شود.
- از بارگذاری نامتقارن و تغییرات خودسرانه در آرایش تکیهگاهها خودداری کنید.
- پیش از بازکردن قالب، مقاومت بتن و شرایط مجاز قالببرداری بررسی شود.
- قطعات پس از استفاده تمیز و در شرایط مناسب انبار شوند.
هشدار ایمنی:
انتخاب جک، سولجر و داربست صرفاً براساس وزن یا ظرفیت اسمی کافی نیست. ارتفاع نصب، فاصله پایهها، نوع اتصال، شرایط تکیهگاه و بارهای اجرایی باید در طراحی سیستم لحاظ شوند.
نگهداری و افزایش عمر تجهیزات قالببندی
نگهداری صحیح از تجهیزات قالببندی میتواند به حفظ کیفیت قطعات و کاهش هزینههای تعمیر و جایگزینی کمک کند.
- پس از قالببرداری، بتن باقیمانده از سطح قالب پاک شود.
- از ضربه شدید به لبهها و سطح پنلها خودداری شود.
- وضعیت جوشها، اتصالات و نقاط مهار بهصورت دورهای بررسی شود.
- قطعات فلزی در محیط مناسب و با حداقل تماس با رطوبت انبار شوند.
- جکها از نظر عملکرد رزوه، مهره و اجزای تنظیم ارتفاع بررسی شوند.
- قطعات تغییرشکلیافته یا آسیبدیده پیش از استفاده مجدد ارزیابی شوند.
- در صورت نیاز، از مواد محافظ و روغن قالب متناسب با دستورالعمل سازنده استفاده شود.
تفاوت قالب فلزی بتن و قالب مدولار
قالب فلزی بتن به جنس و ساختار قالب اشاره دارد؛ درحالیکه قالب مدولار به سیستم طراحی و ترکیب پنلها مربوط است. بنابراین این دو اصطلاح الزاماً در مقابل یکدیگر قرار نمیگیرند و ممکن است یک سیستم قالببندی مدولار از پنلهای فلزی ساخته شده باشد.
| معیار |
قالب فلزی معمولی |
سیستم قالببندی مدولار |
| مبنای دستهبندی |
جنس و ساختار قالب |
طراحی و نحوه ترکیب پنلها |
| تنوع ابعاد |
وابسته به مدل تولیدی |
وابسته به مجموعه پنلها و اتصالات |
| نحوه اجرا |
طبق طراحی و اتصالات قالب |
با ترکیب اجزای سازگار سیستم |
| معیار خرید |
ابعاد، ضخامت و کیفیت ساخت |
سازگاری پنلها، اتصالات و نقشه اجرایی |
دستههای مرتبط با تجهیزات قالببندی
برای تأمین کامل تجهیزات مورد نیاز پروژههای بتنی، میتوانید سایر دستههای ماشینآلات و تجهیزات بتنی طاهابازار را نیز بررسی کنید.
پرسشهای متداول درباره تجهیزات قالببندی
۱. تجهیزات قالببندی بتن شامل چه محصولاتی است؟
این تجهیزات شامل قالب فلزی، سیستم قالببندی مدولار، سولجر، جک سقفی، داربست مثلثی و قالبهای خاص مانند قالب تونل، نیوجرسی و تونل لاینینگ هستند.
۲. قالب فلزی بتن چه کاربردی دارد؟
قالب فلزی برای شکلدهی و نگهداری بتن تازه در ابعاد مورد نظر استفاده میشود و با توجه به کیفیت ساخت و شرایط نگهداری میتواند در مراحل مختلف پروژه به کار رود.
۳. تفاوت قالب مدولار و قالب فلزی چیست؟
قالب فلزی به جنس و ساختار قالب اشاره دارد؛ اما مدولار بودن به قابلیت ترکیب و اتصال پنلها در یک سیستم قالببندی مربوط است.
۴. سولجر در قالببندی چه کاربردی دارد؟
سولجر یکی از اجزای سیستم مهار قالب است که مطابق طراحی مجموعه برای پشتیبانی و مهار فشارهای واردشده به قالب استفاده میشود.
۵. جک سقفی ثابت بهتر است یا متحرک؟
انتخاب به نوع سرجک، کفی، ارتفاع، شرایط نصب و طرح پشتیبانی سقف بستگی دارد. باید مشخصات فنی و سازگاری آن با سیستم اجرایی بررسی شود.
۶. داربست مثلثی در قالببندی چه کاربردی دارد؟
داربست مثلثی برای ایجاد سازه پشتیبان موقت در برخی عملیات قالببندی و بتنریزی استفاده میشود. ارتفاع، آرایش، مهاربندی و ظرفیت آن باید براساس طراحی تعیین شود.
۷. قیمت تجهیزات قالببندی چگونه تعیین میشود؟
جنس، ضخامت، ابعاد، وزن، نوع طراحی، برند، ظرفیت، تعداد سفارش و هزینه حمل از عوامل مؤثر بر قیمت تجهیزات قالببندی هستند.
۸. هنگام خرید قالب بتن چه مشخصاتی باید بررسی شود؟
جنس و ضخامت ورق، ابعاد، وزن، کیفیت جوش، نوع لبه، سازگاری اتصالات و شرایط استفاده مجدد باید بررسی شوند.
۹. آیا تجهیزات قالببندی قابلیت استفاده مجدد دارند؟
بسیاری از تجهیزات فلزی در صورت طراحی مناسب، نگهداری صحیح و نداشتن آسیب سازهای قابلیت استفاده مجدد دارند. وضعیت واقعی قطعات باید پیش از هر بار استفاده بررسی شود.
۱۰. از کجا میتوان تجهیزات قالببندی بتن خریداری کرد؟
در طاهابازار میتوانید انواع قالب فلزی، جک سقفی، سولجر، داربست مثلثی و قالبهای خاص را مشاهده کنید و برای دریافت قیمت و شرایط تأمین از فروشنده استعلام بگیرید.
خرید و استعلام قیمت تجهیزات قالببندی از طاهابازار
برای انتخاب تجهیزات مناسب، ابتدا نوع سازه و سیستم قالببندی پروژه را مشخص کنید. سپس محصولات را از نظر ابعاد، جنس، ضخامت، وزن، ظرفیت و شرایط تأمین مقایسه کنید.
طاهابازار امکان مشاهده و بررسی محصولات متنوع قالببندی از برندهای مختلف را در اختیار شما قرار میدهد.
مشاهده محصولات و استعلام قیمت
