موتورخانه به عنوان قلب سیستم‌های تأسیساتی ساختمان، نقش حیاتی در تأمین گرمایش، سرمایش، تهویه و آب گرم مصرفی ایفا می‌کند. این مقاله با هدف معرفی اجزای اصلی و فرعی موتورخانه، بررسی عملکرد و ارتباط بین تجهیزات مختلف، به ارائه‌ی دیدگاهی جامع و کاربردی از ساختار موتورخانه‌های ساختمانی و صنعتی می‌پردازد.

بررسی کامل موتورخانه و اجزای اصلی و فرعی آن

مقدمه

موتورخانه قلب تپنده تأسیسات مکانیکی یک ساختمان به شمار می‌رود. این بخش به‌عنوان مرکز تولید و توزیع انرژی حرارتی و برودتی، نقش کلیدی در تأمین آسایش حرارتی ساکنین و عملکرد بهینه سیستم‌های تهویه مطبوع ایفا می‌کند. با توجه به اهمیت آن در ساختمان‌های مسکونی، اداری، تجاری و صنعتی، شناخت دقیق اجزا، اصول طراحی، بهره‌برداری صحیح و نگهداری از موتورخانه از اهمیت ویژه‌ای برخوردار است. در این مقاله، موتورخانه را از منظر ساختار، اجزای اصلی و فرعی، کاربردها، الزامات طراحی و نگهداری مورد بررسی قرار می‌دهیم.

بخش اول: تعریف و انواع موتورخانه

1.1 تعریف موتورخانه

موتورخانه فضایی است که مجموعه‌ای از تجهیزات مکانیکی از جمله سیستم‌های گرمایشی، سرمایشی، تهویه و پمپاژ در آن نصب می‌شوند و وظیفه تأمین آب گرم مصرفی، سرمایش و گرمایش فضاهای مختلف را بر عهده دارند.

1.2 انواع موتورخانه از نظر عملکرد

• موتورخانه گرمایشی: تأمین گرمایش ساختمان با استفاده از بویلر، مشعل، مبدل حرارتی و رادیاتورها یا فن‌کویل‌ها.

• موتورخانه سرمایشی: تأمین برودت از طریق چیلر و برج خنک‌کننده.

• موتورخانه ترکیبی (چهارفصل): شامل تجهیزات سرمایشی و گرمایشی به‌صورت هم‌زمان.

• موتورخانه صنعتی: مخصوص فرآیندهای تولیدی با نیازهای خاص حرارتی.

بخش دوم: اجزای اصلی موتورخانه

2.1 تجهیزات گرمایشی

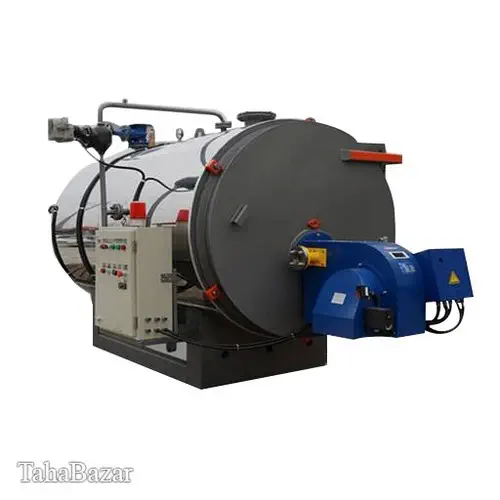

• دیگ یا بویلر: قلب موتورخانه گرمایشی، برای تولید آب گرم یا بخار.

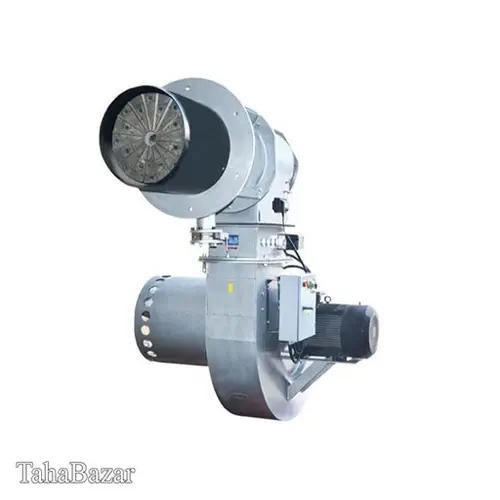

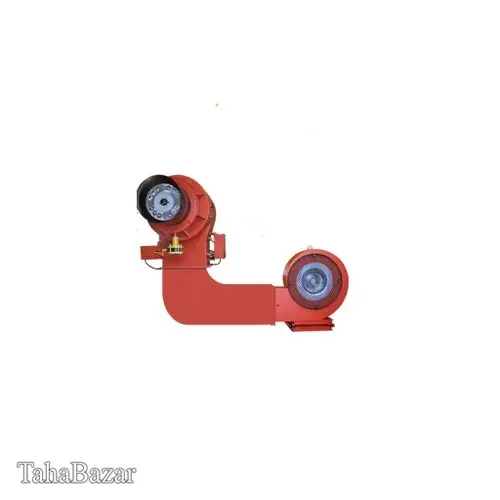

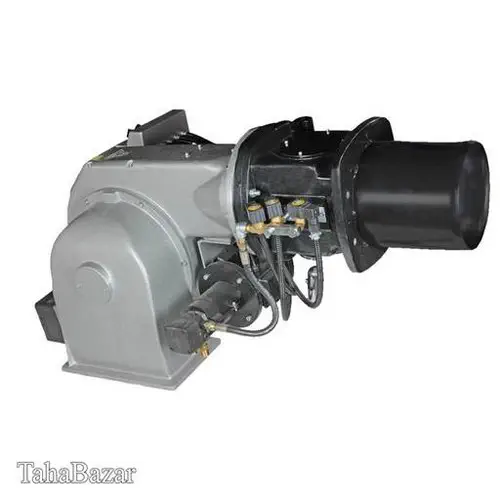

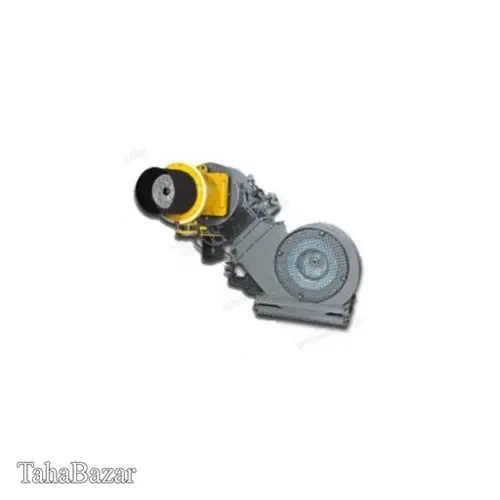

• مشعل: مبدل انرژی سوخت به گرما.

• مبدل حرارتی صفحه‌ای یا پوسته-لوله‌ای: انتقال حرارت از سیال گرم به آب مصرفی یا سیستم گرمایشی.

2.2 تجهیزات سرمایشی

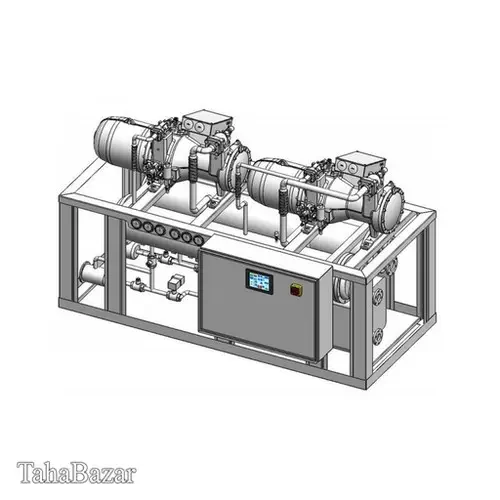

• چیلر تراکمی یا جذبی: تولید آب سرد.

• برج خنک‌کننده: دفع گرمای چیلر به هوای آزاد.

• کندانسور: انتقال حرارت از مبرد به آب یا هوا.

2.3 تجهیزات انتقال سیال

• پمپ‌های سیرکولاتور: گردش آب گرم و سرد.

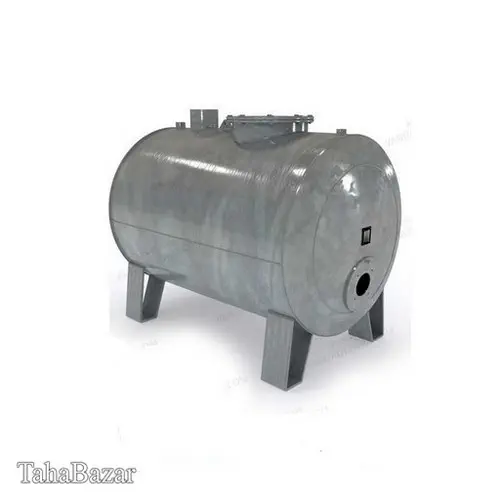

• منبع انبساط باز یا بسته: تعادل فشار سیستم گرمایشی.

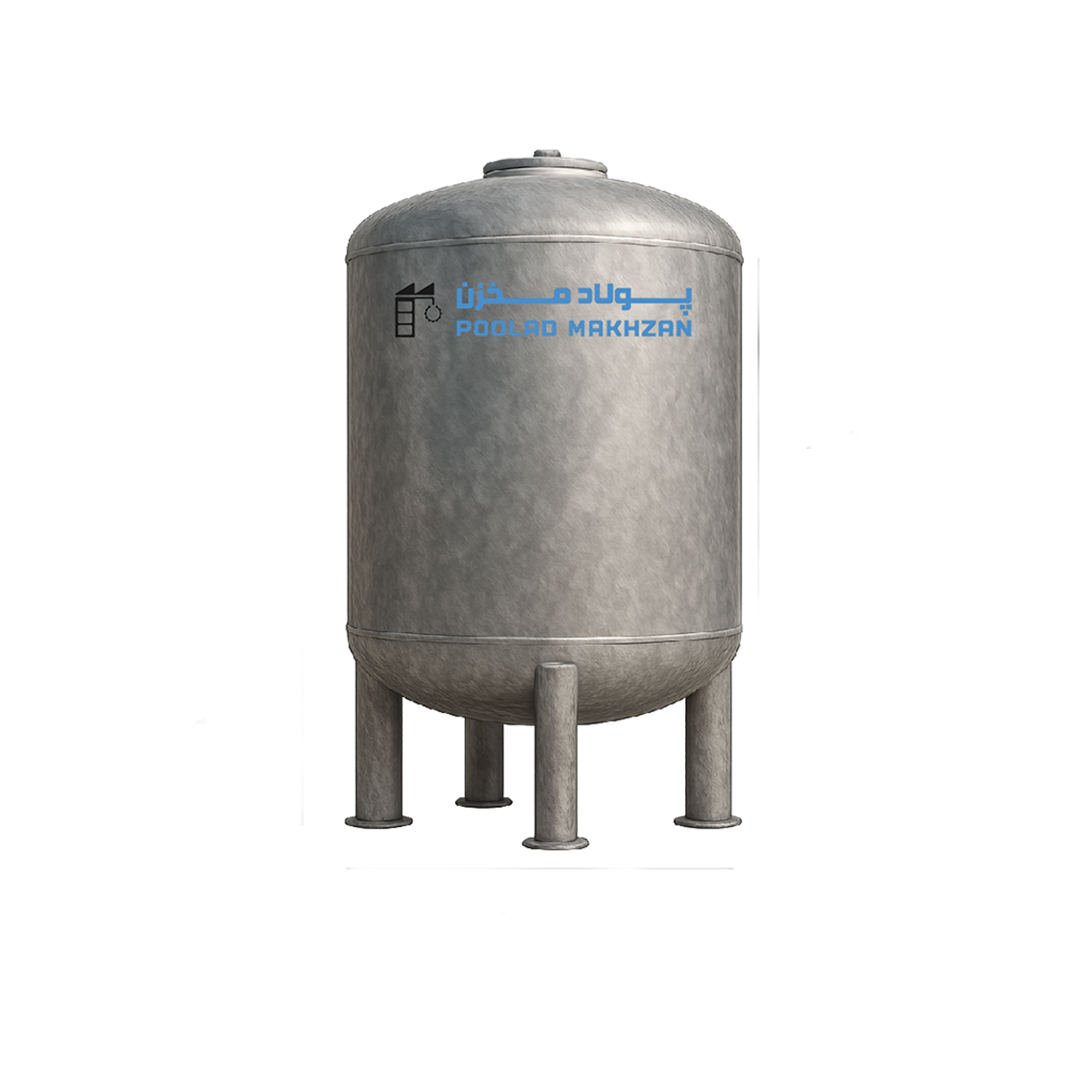

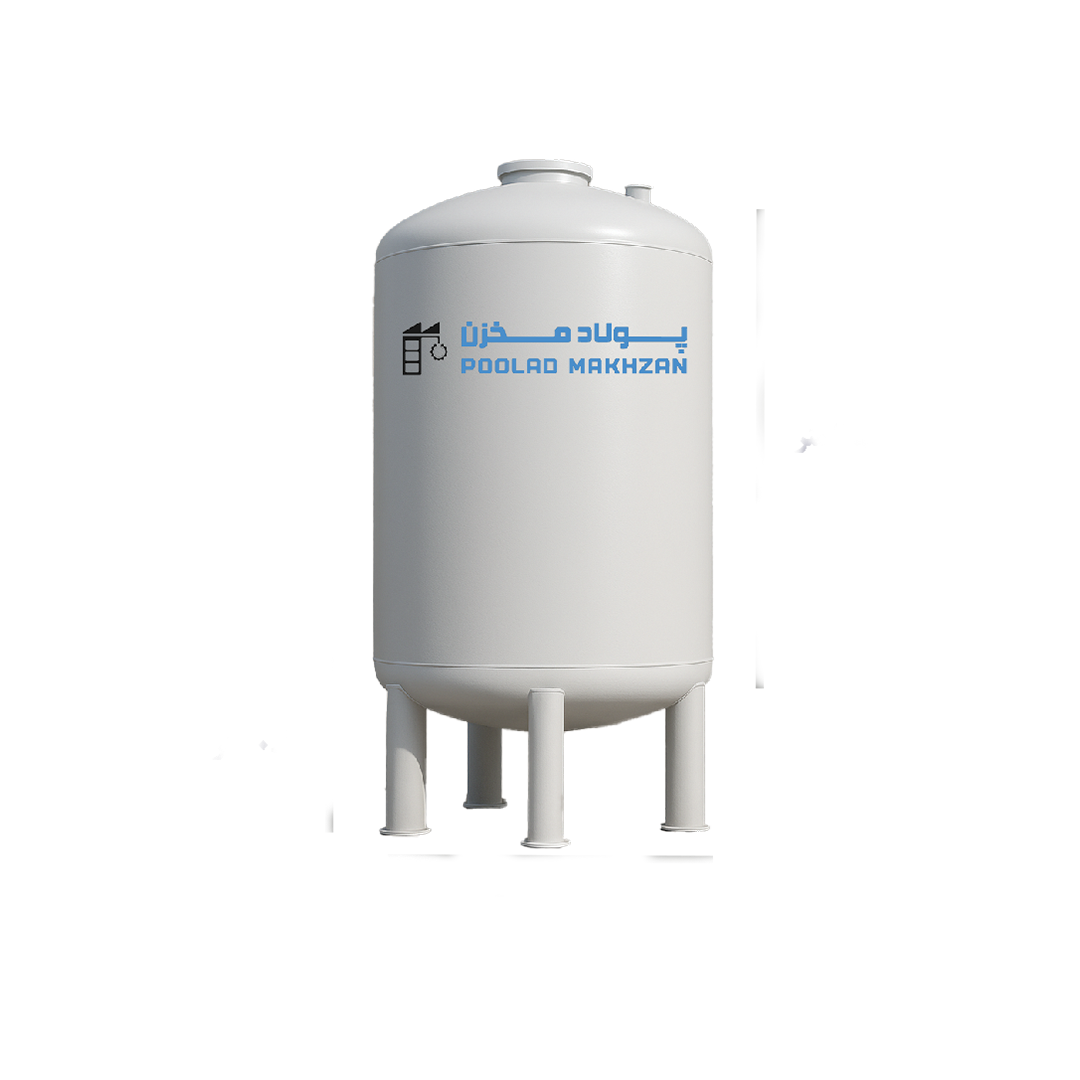

• منبع کویل‌دار یا دوجداره: ذخیره و تأمین آب گرم مصرفی.

• کلکتور توزیع: تقسیم جریان به شاخه‌های مختلف.

2.4 تجهیزات تهویه

• هواساز (AHU): تأمین هوای تازه و فیلتر کردن آن.

• فن‌کویل: واحدهای توزیع هوای سرد و گرم در فضاهای داخلی.

2.5 سیستم کنترلی

• ترموستات: تنظیم دمای محیط.

• BMS: سیستم مدیریت هوشمند موتورخانه.

• سنسورها: تشخیص فشار، دما، جریان و هشداردهی.

بخش سوم: اصول طراحی و بهره‌برداری موتورخانه

3.1 تحلیل نیاز ساختمان

• محاسبه بار حرارتی و برودتی با نرم‌افزارهایی مانند HAP، Carrier.

• بررسی اقلیم منطقه و نوع کاربری ساختمان.

3.2 جانمایی تجهیزات

• رعایت فواصل ایمنی، تهویه مناسب و دسترسی برای تعمیرات.

• پیش‌بینی فضا برای توسعه آتی و ارتقاء سیستم‌ها.

3.3 الزامات فنی و استانداردها

• رعایت آیین‌نامه ملی ساختمان ایران (مبحث ۱۴، ۱۷، ۱۹).

• استفاده از تجهیزات استاندارد با راندمان بالا.

• عایق‌کاری حرارتی و صوتی مناسب.

3.4 بهره‌برداری صحیح

• تنظیم دقیق پارامترها.

• کنترل هوشمند و خودکار سیستم.

• آموزش نیروی انسانی بهره‌بردار.

3.5 نگهداری و تعمیرات

• اجرای برنامه نگهداری پیشگیرانه.

• بازدیدهای دوره‌ای.

• تهیه دفترچه ثبت عملکرد و خطاها.

بخش چهارم: اجزای فرعی و کمکی موتورخانه

4.1 تجهیزات ایمنی و حفاظتی

• شیر اطمینان: جلوگیری از افزایش فشار.

• شیر یک‌طرفه: جلوگیری از برگشت جریان.

• شیر هواگیری: خروج هوای حبس‌شده.

• تابلو برق و قطع‌کن اتوماتیک: حفاظت الکتریکی تجهیزات.

4.2 تجهیزات ابزار دقیق

• گیج فشار، دماسنج، فلو متر، شیر تنظیم جریان.

4.3 تجهیزات جانبی دیگر

• صداگیر: کاهش نویز فن‌ها و پمپ‌ها.

• پایپ ساپورت: نگهداری ایمن لوله‌ها.

• سیستم نورپردازی و تهویه فضا: برای بهبود شرایط کاری پرسنل.

بخش پنجم: مزایا، معایب و مقایسه با سیستم‌های غیرمتمرکز

5.1 مزایای موتورخانه مرکزی

• کنترل یکپارچه سیستم تهویه و گرمایش.

• راندمان بالا در پروژه‌های بزرگ.

• امکان مانیتورینگ و مدیریت مصرف انرژی.

5.2 معایب موتورخانه

• نیاز به فضای زیاد.

• هزینه اولیه بالا.

• وابستگی به نیروی متخصص برای نگهداری.

5.3 مقایسه با سیستم‌های مستقل
