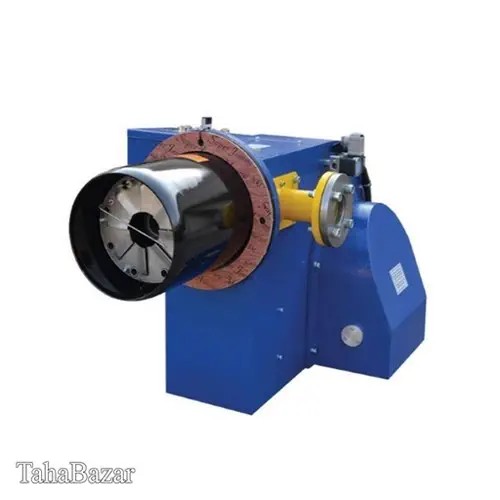

مشعل گاز سوز گرم ایران GNG 90.10
توضیحات مختصر:
- مشعل گازسوز برای احتراق گاز طبیعی طراحی شده و حجم یا دبی سوخت گاز لازم در این مشعل‌ها، پس از عبور از فیلتر گاز توسط شیر برقی کنترل شده و هوای لازم برای احتراق آنها، توسط یک دمنده که بر روی محور موتور نصب شده است، تأمین می‌گردد. دبی هوای ورودی توسط دمپر هوایی که در بدنه مشعل نصب شده است، براساس ظرفیت آن بصورت دستی یا موتوری کنترل می شود. جریان گاز از یک فیلتر عبور کرده ، با هوای احتراق مخلوط شده و آماده احتراق می‌گردد. اگر فشار هوای احتراق از حدی کمتر شده و یا فشار گاز از مقدار مورد نظر بیشتر یا کمتر شود، این موضوع توسط سنسورهای فشارِ تعبیه‌شده حس گردیده و مشعل به وسیله پرشر سوئیچ های هوا و گاز از طریق فرمان رله، خاموش می‌شود. مشعل های گازی از نظر عملکرد به انواع دمنده دار یا فن دار و نیز انواع بدون فن (بدون صدا) تقسیم می شوند که مشعل های بکار رفته در پکیج های آپارتمانی از نوع مشعل گازی بدون دمنده و بی صدا می باشند.
- مشعل گازسوز برای احتراق گاز طبیعی طراحی شده و حجم یا دبی سوخت گاز لازم در این مشعل‌ها، پس از عبور از فیلتر گاز توسط شیر برقی کنترل شده و هوای لازم برای احتراق آنها، توسط یک دمنده که بر روی محور موتور نصب شده است، تأمین می‌گردد. دبی هوای ورودی توسط دمپر هوایی که در بدنه مشعل نصب شده است، براساس ظرفیت آن بصورت دستی یا موتوری کنترل می شود. جریان گاز از یک فیلتر عبور کرده ، با هوای احتراق مخلوط شده و آماده احتراق می‌گردد. اگر فشار هوای احتراق از حدی کمتر شده و یا فشار گاز از مقدار مورد نظر بیشتر یا کمتر شود، این موضوع توسط سنسورهای فشارِ تعبیه‌شده حس گردیده و مشعل به وسیله پرشر سوئیچ های هوا و گاز از طریق فرمان رله، خاموش می‌شود. مشعل های گازی از نظر عملکرد به انواع دمنده دار یا فن دار و نیز انواع بدون فن (بدون صدا) تقسیم می شوند که مشعل های بکار رفته در پکیج های آپارتمانی از نوع مشعل گازی بدون دمنده و بی صدا می باشند.
مشخصات عمومی
| نام برند | گرم ایران |
|---|---|
| کشور سازنده | ایران |
| مقدار خرید جزئی | 1 عدد |
| گارانتی | 21 ماه گارانتی جهت قطعات ایرانی |
|---|---|
| ابعاد بسته بندی | 0 |
| محدوده تحت پوشش | کل کشور |
مشخصات فنی
| برند | گرم ایران |
|---|---|
| ظرفیت حرارتی | 300000-1200000(Kcal/hr) |
| شیر برقی گاز | تکضرب : DUNGS-BRAHMA-HONEYWELL-Krom Schroder "1 , 1stage , 200 mbar , slow opening تدریجی : DUNGS-BRAHMA-HONEYWELL-Krom Schroder "½ 1 , 2stage , 200 mbar , slow opening |
| نحوه عملکرد | دو مرحله ای |
| رله کنترل | SATRONIC - DLG976 |
|---|---|
| الکتروموتور فن | Motogen/2.2Kw/3-2800 rpm/380 V |
| کنترل فشار گاز | تکضرب : DUNGS-BRAHMA-HONEYWELL-Krom Schroder "1 , 1stage , 200 mbar , slow opening تدریجی : DUNGS-BRAHMA-HONEYWELL-Krom Schroder "½ 1 , 2stage , 200 mbar , slow opening |
| کنترل فشار هوا | DUNGS - KROM 0.9-3 mbar - 0.4-6 mbar |
| ترانس جرقه | IR MADE 15 KV |
| موتور دمپر هوا | CONECTRON-L KS 160 |
| سنسور شعله گاز | IONIZATION PROB |
| فن | 250*100*24 (mm) |
| فیلتر گاز | 1.5 (inch) |
| لوازم همرا مشعل | خط گاز کامل به همراه تابلو برق اتصال ترمینالهای مدار فرمان |
| قطر شعله پوش | 255(mm) |
| طول شعله پوش | 250(mm) |
| طول کلی مشعل | 1430(mm) |
| عرض کلی مشعل | 650(mm) |
| ارتفاع مشعل | 1745(mm) |
| شیر برقی پیلوت | ـــ_ |
| شیر برقی اطمینان | ـــ_ |
| فتوسل | ـــ_ |
| شیر و نت | ـــ_ |
| نشت یاب | ـــ_ |
| مانومتر | ـــ_ |
